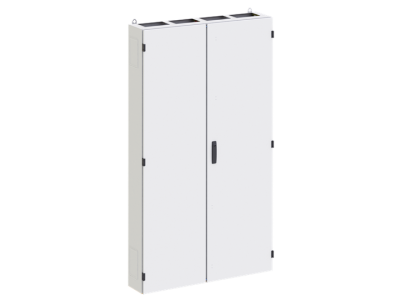

Szafa stojąca TwinLine-G II kl. izol. IP55, TwinLine, TG512S | 2CPX010069R9999 ABB

Alternatywny kod produktu: 2CPX010069R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-G II (symbol 2CPX010069R9999) o klasie izolacji II i stopniu ochrony IP55 to odporna na warunki zewnętrzne i wewnętrzne obudowa do zabudowy aparatury elektrycznej. Wyposażona w perforowane ścianki boczne (2 otwory na ściankę) oraz dolną płytę z perforacjami, umożliwia elastyczne wprowadzanie kabli przez wybicie odpowiednich przepustów. W zestawie dostarczany jest zestaw do montażu ściennego, co ułatwia instalację. Rodzina TwinLine wyróżnia się wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji).

• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnej strony – idealna do zastosowań w trudnych warunkach środowiskowych.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – izolacja ochronna bez konieczności uziemienia obudowy.
• Perforowane ścianki boczne i dolna płyta: Ułatwiają wprowadzanie kabli i przewodów, a także montaż dodatkowych elementów systemu CombiLine.
• Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach): Odporność na uderzenia mechaniczne – trwałość w wymagających warunkach pracy.
• Zestaw montażowy w zestawie: Ułatwiony montaż naścienny – gotowe rozwiązanie dla szybszej instalacji.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym dyrektyw LVD (Niskonapięciowych) i EMC (kompatybilności elektromagnetycznej). Posiada oznakowanie CE oraz spełnia wymogi normy PN-EN 62208 dla pustych obudów. Stopień ochrony IP55 zgodny z PN-EN 60529.

Zastosowanie

Szafa stojąca TwinLine-G II IP55 przeznaczona jest do zastosowań wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi i mechanicznymi.

• Instalacje przemysłowe i warsztatowe – ochrona aparatury w trudnych warunkach środowiskowych.
• Rozdzielnice zewnętrzne – zasilanie uliczne, oświetlenie drogowe, systemy automatyki.
• Obudowy dla urządzeń pomiarowych i sterujących – ochrona przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Systemy CombiLine – elastyczna zabudowa aparatury z zachowaniem stopnia ochrony IP30 nawet bez drzwi.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowa dostarczana jest w stanie zmontowanym – należy ją ustawić na stabilnej powierzchni lub zamontować ściennie z wykorzystaniem dostarczonego zestawu montażowego. Perforacje należy wybijać zgodnie z dokumentacją, zachowując minimalne odległości między otworami. Kable wprowadzać przez przepusty TZ (niedostarczane w zestawie), odpowiednio uszczelniając. Cokół (niedostarczany w zestawie) montować w razie potrzeby. Zachować odpowiednie odstępy od źródeł ciepła i zapewnić wentylację.

FAQ

• Czy szafa TwinLine-G II może być stosowana na zewnątrz? Tak, stopień ochrony IP55 zapewnia odpowiednią ochronę przed pyłem i strumieniem wody, umożliwiając zastosowanie w warunkach zewnętrznych.
• Jaka jest klasa izolacji szafy? Szafa posiada klasę izolacji II – izolacja ochronna, która eliminuje konieczność uziemienia obudowy.
• Czy w zestawie znajduje się cokół? Nie, cokół nie jest dostarczany w zestawie – należy go domówić oddzielnie.
