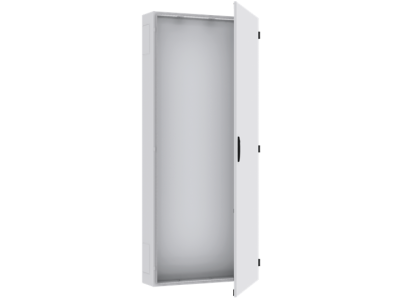

Szafa stojąca TwinLine-G II kl. izol. IP55, TwinLine, TG312S | 2CPX010067R9999 ABB

Alternatywny kod produktu: 2CPX010067R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-G II (symbol 2CPX010067R9999) klasy izolacji II o stopniu ochrony IP55 to solidna obudowa metalowa przeznaczona do zastosowań wewnętrznych. Wyposażona w perforacje boczne i dolne, które po wybiciu umożliwiają montaż zestawów łączących (TZ626 dla II klasy izolacji) lub przepustów TZ. Wysoka wytrzymałość mechaniczna IK08 (IK07 w okolicach perforacji) gwarantuje odporność na uszkodzenia mechaniczne. W zestawie dostarczany jest zestaw do montażu ściennego, a cokół należy zamówić dodatkowo.

• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnego kierunku – idealne do wymagających środowisk wewnętrznych.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – nie wymaga uziemienia konstrukcji obudowy.
• Perforacje boczne i dolne: Umożliwiają wentylację oraz wprowadzenie kabli przez wybite otwory z zestawami przepustowymi TZ.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne – zapewnia długotrwałą ochronę aparatury w instalacjach przemysłowych.
• Zestaw do montażu ściennego w zakresie dostawy: Ułatwia szybki i stabilny montaż na ścianie, bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Szafa TwinLine-G II spełnia wymagania dyrektyw unijnych oraz norm europejskich dotyczących bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE. Stopień ochrony IP55 i klasa izolacji II są certyfikowane zgodnie z normami EN 62208 i EN 61439.

Zastosowanie

Szafa stojąca TwinLine-G II klasy izolacji II znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego stopnia ochrony i niezawodności.

• Wewnętrzne rozdzielnice przemysłowe i komercyjne – do zabudowy aparatury modułowej, styczników i zabezpieczeń.
• Stacje ładowania pojazdów elektrycznych – ochrona przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Pomieszczenia techniczne i serwerownie – wentylowane obudowy z możliwością montażu pionowego.
• Instalacje w trudnych warunkach środowiskowych – warsztaty, magazyny, hale produkcyjne.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Szafa powinna być zamocowana do podłoża lub ściany przy użyciu dedykowanego zestawu montażowego (w zestawie). Po wyborze odpowiedniego miejsca należy wybić perforacje w miejscach wprowadzenia kabli i zainstalować zestaw przepustowy TZ (dla II klasy izolacji). W przypadku montażu pionowego należy użyć zestawu łączącego TZ626. Pamiętaj, aby zachować minimalne odstępy montażowe dla zapewnienia odpowiedniej wentylacji. Cokół należy zamówić oddzielnie.

FAQ

• Czy szafa TwinLine-G II wymaga uziemienia? Nie – dzięki klasie izolacji II nie jest wymagane uziemienie konstrukcji obudowy, co upraszcza montaż i zwiększa bezpieczeństwo.
• Jakie są zalecane odstępy montażowe? Minimalne odstępy montażowe nie zostały określone w danych produktu. Zaleca się zachowanie co najmniej 10 cm wolnej przestrzeni wokół szafy dla zapewnienia odpowiedniej wentylacji.
• Czy szafa jest kompatybilna z systemem CombiLine? Tak – obudowy TwinLine mogą być zabudowane systemem CombiLine, który zapewnia stopień ochrony IP30 nawet przy konfiguracjach bez drzwi.
