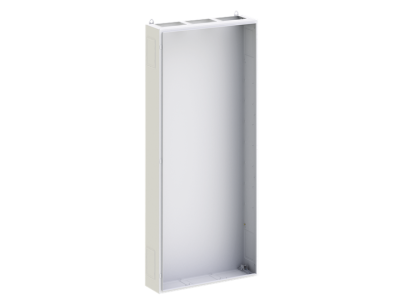

Szafa stojąca TwinLine-G II kl. izol. IP30 bez drzwi, TwinLine, TG112SB | 2CPX010286R9999 ABB

Alternatywny kod produktu: 2CPX010286R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-G II (symbol 2CPX010286R9999) klasy izolacji II, stopnia ochrony IP30, w wersji bez drzwi (TG112SB) to konstrukcja zaprojektowana do montażu wnętrzowego w systemach rozdzielczych. Wyposażona w perforacje boczne (po 2 na ściankę) oraz u góry i na dole płyty dolnej, umożliwiające elastyczne prowadzenie przewodów i tworzenie układów modułowych. W zestawie dostarczany jest system montażu ściennego, co przyspiesza instalację.

• Stopień ochrony IP30: Zapewnia ochronę przed kurzem i ciałami stałymi o średnicy powyżej 2,5 mm, odpowiedni do suchych pomieszczeń.
• Klasa izolacji II: Zwiększa bezpieczeństwo użytkowania poprzez podwójną izolację – eliminuje konieczność stosowania przewodu ochronnego.
• Perforacje boczne i górne/dolne: Umożliwiają precyzyjne prowadzenie kabli, wentylację oraz tworzenie układów modułowych z zestawami do łączenia obudów (np. TZ609 dla I klasy izolacji).
• Odporność mechaniczna IK08 (IK07 przy perforacjach): Wysoka wytrzymałość na uderzenia i uszkodzenia mechaniczne, co gwarantuje trwałość instalacji.
• W zestawie system montażu ściennego: Ułatwia szybki i stabilny montaż bez konieczności dodatkowych akcesoriów.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i mechanicznego. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada deklarację zgodności CE. Spełnia normy dotyczące klasy izolacji II oraz stopnia ochrony IP30.

Zastosowanie

Szafa TwinLine-G II znajduje zastosowanie w instalacjach elektrycznych wewnętrznych, gdzie wymagana jest elastyczna zabudowa aparatury modułowej z zachowaniem stopnia ochrony IP30.

• Montaż aparatury modułowej w rozdzielnicach i szafach sterowniczych.
• Tworzenie układów modułowych z wykorzystaniem zestawów do łączenia obudów (np. TZ609/TZ626).
• Prowadzenie przewodów w systemach o podwyższonych wymaganiach izolacyjnych (klasa II).
• Zastosowanie w pomieszczeniach suchych, takich jak biura, warsztaty czy hale produkcyjne.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Szafę należy zamocować do ściany za pomocą dostarczonego systemu montażu ściennego, dbając o stabilność i pionowe ustawienie. Perforacje boczne i górne/dolne należy wybić zgodnie z dokumentacją, stosując odpowiednie przepusty (np. TZ) i mocując je dodatkowo. Unikać uszkodzenia powłoki lakierniczej podczas montażu. W przypadku zabudowy systemem CombiLine – zachować zalecenia producenta dotyczące zachowania stopnia ochrony IP30.

FAQ

• Czy szafa posiada drzwi? Nie – jest to wersja bez drzwi (TG112SB). Dla potrzeb ochrony przed dostępem osób postronnych zaleca się zastosowanie dodatkowych drzwi modułowych lub osłon.
• Jakie są zalety klasy izolacji II? Klasa izolacji II eliminuje konieczność stosowania przewodu ochronnego (PE) dzięki podwójnej izolacji, co zwiększa bezpieczeństwo użytkowania i ułatwia projektowanie instalacji.
• Czy szafa może być stosowana w pionowych układach modułowych? Tak – po dobiciu odpowiednich zestawów do łączenia obudów (np. TZ609 dla I klasy izolacji) możliwe jest tworzenie układów pionowych.
