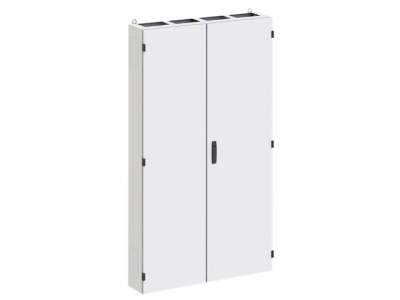

Szafa stojąca TwinLine-G 1050x1850x225mm (WxSxG), I kl. Izolacji, IP55, TwinLine, TG412G | 2CPX010033R9999 ABB

Alternatywny kod produktu: 2CPX010033R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-G o wymiarach 1050x1850x225 mm (szer. x wys. x głęb.) to konstrukcja dedykowana do instalacji wnętrzowych, charakteryzująca się wysokim stopniem ochrony IP55 i klasą izolacji I. Standardowo wyposażona w zestaw do montażu ściennego oraz perforacje boczne (2 na ściankę) i dolne, umożliwiające elastyczne przeprowadzenie przewodów. Rodzina TwinLine wyróżnia się wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji), co zapewnia odporność na uszkodzenia mechaniczne.

• Wymiary 1050x1850x225 mm: Pozwala na zabudowę aparatury o znacznych gabarytach, zachowując wolne przestrzenie wewnętrzne dla wentylacji i dodatkowej aparatury.
• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnej strony – idealna do hal produkcyjnych, warsztatów i pomieszczeń mokrych.
• I klasa izolacji: Zapewnia maksymalne bezpieczeństwo elektryczne w instalacjach o wyższych wymaganiach izolacyjnych.
• Perforacje boczne i dolne: Umożliwiają łatwe wprowadzanie przewodów oraz montaż systemu CombiLine z zachowaniem IP30 nawet przy braku drzwi.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia do 5 J – zwiększa trwałość szafy w trudnych warunkach przemysłowych.

Zgodność z Normami

Szafa TwinLine-G spełnia wymagania normy EN 62208 dotyczącej obudów do aparatury rozdzielczej i sterowniczej. Posiada deklarację zgodności CE oraz klasę ochrony IP55 zgodnie z IEC 60529. Wytrzymałość mechaniczna IK08 potwierdzona wg IEC 62262.

Zastosowanie

Szafa stojąca TwinLine-G przeznaczona jest do zabudowy aparatury elektrycznej i elektronicznej w instalacjach przemysłowych, warsztatach, halach produkcyjnych oraz pomieszczeniach technicznych.

• Montaż rozdzielnic elektrycznych i szaf sterowniczych w systemie CombiLine.
• Zabudowa układów automatyki i sterowania maszyn przemysłowych.
• Hale produkcyjne i warsztaty – ochrona aparatury przed pyłem, wilgocią i uszkodzeniami mechanicznymi.
• Pomieszczenia mokre (np. lakiernie, myjnie) – dzięki IP55 możliwość instalacji w środowiskach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Szafę należy ustawić na stabilnym podłożu, zachowując wolną przestrzeń wentylacyjną. Perforacje boczne i dolne ułatwiają wprowadzanie przewodów – po wybraniu otworów należy zainstalować odpowiednie przepusty (np. zestaw TZ609 dla I klasy izolacji). Zestaw do montażu ściennego jest zawarty w dostawie, natomiast cokół należy zamówić osobno. W przypadku konfiguracji bez drzwi, system CombiLine gwarantuje utrzymanie stopnia ochrony IP30.

FAQ

• Czy szafa TwinLine-G nadaje się do montażu na zewnątrz? Stopień ochrony IP55 pozwala na stosowanie w pomieszczeniach mokrych lub narażonych na opady, jednak nie jest przeznaczona do bezpośredniej ekspozycji na warunki atmosferyczne (brak odporności na promieniowanie UV w standardowej wersji).
• Jakie są możliwości łączenia kilku szaf w pionie? Możliwe jest łączenie szaf w pionie za pomocą dedykowanych zestawów (np. TZ609 dla I klasy izolacji), jednak należy pamiętać o zachowaniu odpowiedniej wentylacji i nośności konstrukcji.
• Czy szafa posiada drzwi? Szafa dostarczana jest jako pusta obudowa – drzwi należy dobrać indywidualnie w zależności od potrzeb (np. drzwi pełne, przeszklone lub wentylowane).
