Szafa naścienna TwinLine-W I kl. izol. IP55, TwinLine, TW504G | 2CPX010144R9999 ABB

Alternatywny kod produktu: 2CPX010144R9999

Opis i Kluczowe Cechy

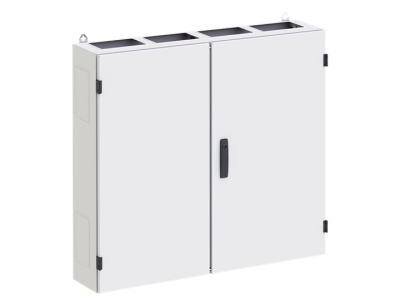

Szafa naścienna TwinLine-W TW504G (symbol 2CPX010144R9999) o klasie izolacji I i stopniu ochrony IP55 to solidna obudowa przeznaczona do montażu wnętrzowego. Posiada perforacje boczne (2 na ściankę), górne i dolne do wentylacji oraz montażu przepustów. Charakteryzuje się wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji). W zestawie dostępny jest system montażu ściennego, zaś cokół należy zamówić oddzielnie. Rodzina TwinLine umożliwia rozbudowę systemową poprzez zestawy do łączenia obudów (TZ609 dla I klasy izolacji, TZ626 dla II klasy izolacji) oraz przepusty TZ.

• Stopień ochrony IP55: Odporność na pył i strumienie wody z dowolnej strony – idealne do zastosowań w trudnych warunkach środowiskowych.
• Klasa izolacji I: Uziemienie ochronne zapewniające dodatkowe bezpieczeństwo elektryczne w przypadku uszkodzenia izolacji.
• Perforacje wentylacyjne i montażowe: Boczne, górne i dolne otwory ułatwiają wentylację oraz montaż kabli i rur poprzez zestawy przepustowe TZ.
• Wytrzymałość mechaniczna IK08: Odporność na udary mechaniczne o energii do 5J, gwarantująca trwałość w wymagających warunkach przemysłowych.
• Systemowa rozbudowa TwinLine: Możliwość łączenia obudów w poziomie i pionie (zestaw TZ609/TZ626) oraz montażu dodatkowych elementów CombiLine z zachowaniem IP30.

Zgodność z Normami

Szafa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zgodna z normami dotyczącymi ochrony przeciwporażeniowej (klasa izolacji I), ochrony przed wnikaniem ciał obcych i wody (IP55) oraz odporności mechanicznej (IK08). Zaprojektowana do stosowania w instalacjach zgodnych z IEC 62208 i EN 62208.

Zastosowanie

Szafa TwinLine-W TW504G przeznaczona jest do ochrony aparatury elektrycznej i elektronicznej w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Montaż aparatury modułowej i osprzętu w rozdzielnicach budynkowych.
• Zabezpieczenie sterowników, zasilaczy i innych urządzeń elektronicznych w szafach sterowniczych.
• Instalacje w zakładach przemysłowych, warsztatach i magazynach wymagających ochrony IP55.
• Stosowanie jako obudowa do systemów CombiLine z zachowaniem IP30 w konfiguracjach bez drzwi.

Wskazówki Montażowe

Montaż szafy powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Szafę należy zamocować do ściany przy użyciu dostarczonego systemu montażu ściennego, dbając o równomierne rozłożenie obciążenia. Perforacje boczne, górne i dolne należy odpowiednio wybić w zależności od potrzeb wentylacyjnych i kablowych. Do montażu kabli i rur zaleca się stosowanie zestawów przepustowych TZ z dodatkowym mocowaniem. Cokół należy zamówić oddzielnie i zamontować zgodnie z instrukcją producenta. Podczas prac należy zachować szczególną ostrożność przy wybijaniu perforacji, aby nie uszkodzić struktury obudowy.

FAQ

• Czy szafa TwinLine-W TW504G posiada drzwi? Obudowa jest pusta – drzwi nie są w standardowym wyposażeniu. Dostępne są oddzielne zestawy drzwiowe w systemie TwinLine.
• Jakie są maksymalne wymiary aparatury, którą można zamontować w tej szafie? Dokładne wymiary nie zostały podane w danych. Sprawdź kartę katalogową lub dokumentację techniczną w celu określenia maksymalnej głębokości i szerokości montażowej.
• Czy szafa może być stosowana na zewnątrz? Stopień ochrony IP55 zapewnia odporność na pył i strumienie wody, jednak zaleca się stosowanie w suchych lub półchronionych pomieszczeniach. Do zastosowań zewnętrznych należy rozważyć dodatkowe osłony przeciwwiatrowe.
