Szafa naścienna TwinLine-W I kl. izol. IP30 bez drzwi, TwinLine, TW505GB | 2CPX010370R9999 ABB

Alternatywny kod produktu: 2CPX010370R9999

Opis i Kluczowe Cechy

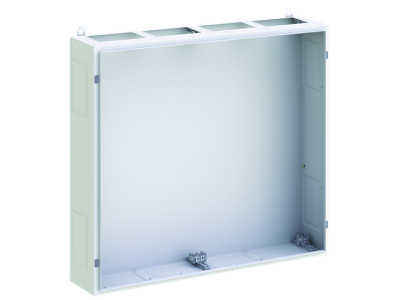

Szafa naścienna TwinLine-W TW505GB (symbol 2CPX010370R9999) to obudowa I klasy izolacji z klasą ochrony IP30, przeznaczona do montażu systemów rozdzielczych i sterowniczych wewnątrz pomieszczeń. Pusta konstrukcja umożliwia elastyczne zabudowanie modułów systemu CombiLine, zachowując stopień ochrony IP30 nawet bez drzwi. Perforowana ścianka boczna (2 otwory na bok), u góry i na dole, ułatwia wprowadzanie kabli i tworzenie pionowych zestawów dzięki zestawom łączącym TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji).

• Stopień ochrony IP30: Zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń instalacyjnych.
• Klasa izolacji I: Gwarantuje podstawową ochronę przeciwporażeniową w instalacjach elektrycznych.
• Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach): Odporność na uderzenia mechaniczne – odporna na przypadkowe uszkodzenia podczas montażu i eksploatacji.
• Perforowana konstrukcja: Ułatwia wprowadzanie kabli i wentylację, a także tworzenie zestawów pionowych dzięki dedykowanym zestawom łączącym (TZ609/TZ626).
• Zestaw montażowy w zestawie: Ułatwia szybki i pewny montaż naścienny bez konieczności dodatkowych zakupów.

Zgodność z Normami

Szafa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zgodna z normami dotyczącymi ochrony przeciwporażeniowej, stopnia ochrony IP oraz wytrzymałości mechanicznej (IK). Przeznaczona do instalacji zgodnych z IEC 61439 i DIN VDE 0660.

Zastosowanie

Szafa TwinLine-W TW505GB przeznaczona jest do zabudowy aparatury rozdzielczej, sterowniczej oraz systemów CombiLine w suchych pomieszczeniach wewnętrznych.

• Montaż rozdzielnic elektrycznych niskiego napięcia.
• Zabudowa układów sterowania maszyn i urządzeń przemysłowych.
• Instalacje w budynkach użyteczności publicznej i obiektach przemysłowych.
• Zastosowania, gdzie wymagana jest klasa ochrony IP30 i odporność na uderzenia IK08.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Obudowę należy zamontować na stabilnym podłożu, używając dedykowanego zestawu montażowego (w zestawie). Po zamontowaniu można wykonywać otwory przepustowe w miejscach perforacji, pamiętając o zachowaniu ciągłości stopnia ochrony IP30. W przypadku tworzenia zestawów pionowych należy używać dedykowanych zestawów łączących TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji). Przed rozpoczęciem prac instalacyjnych upewnij się, że napięcie zostało odłączone od instalacji.

FAQ

• Czy szafa posiada drzwi? Nie – model TW505GB jest dostarczany bez drzwi (wersja z drzwiami dostępna w innych wariantach rodziny TwinLine).
• Jakie zestawy łączące są kompatybilne z tą szafą? Do tworzenia zestawów pionowych zaleca się użycie zestawu TZ609 (dla I klasy izolacji) lub TZ626 (dla II klasy izolacji).
• Czy szafa może być stosowana na zewnątrz? Nie – stopień ochrony IP30 oraz konstrukcja nie zapewniają odporności na warunki atmosferyczne. Przeznaczona wyłącznie do stosowania wewnątrz suchych pomieszczeń.
