Szafa naścienna TwinLine-W I kl. izol. IP30 bez drzwi, TwinLine, TW409GB | 2CPX010389R9999 ABB

Alternatywny kod produktu: 2CPX010389R9999

Opis i Kluczowe Cechy

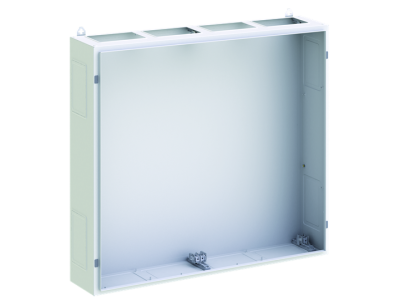

Szafa naścienna TwinLine-W TW409GB (symbol 2CPX010389R9999) to pusta obudowa o klasie izolacji I, stopniu ochrony IP30 i wytrzymałości mechanicznej IK08. Perforacje na bocznych ściankach oraz na górnej i dolnej płycie umożliwiają elastyczne prowadzenie przewodów i montaż dodatkowych elementów wyposażenia. Zestaw do montażu ściennego jest częścią standardowego wyposażenia, co ułatwia szybki i trwały montaż. Charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne, co potwierdza klasa IK08 (IK07 w okolicach perforacji).

• Stopień ochrony IP30: Zapewnia ochronę przed wnikaniem pyłów i ciał stałych do wnętrza szafy, zachowując klasę izolacji I.
• Klasa izolacji I: Gwarantuje odpowiednią ochronę przed porażeniem prądem – przewód ochronny (PE) jest niezbędnym elementem instalacji.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia 5J (w okolicach perforacji IK07) – niezawodność w trudnych warunkach eksploatacji.
• Perforacje na bokach i dnie: Umożliwiają elastyczne prowadzenie kabli i montaż dodatkowych elementów, np. przepustów TZ lub zestawów do łączenia obudów.
• Zestaw montażowy w zestawie: Ułatwia szybki i stabilny montaż na ścianie bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Szafa TwinLine-W TW409GB spełnia wymagania norm europejskich dotyczących stopnia ochrony IP i klasy izolacji. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami VDE i IEC dla obudów elektrycznych.

Zastosowanie

Szafa naścienna TwinLine-W TW409GB przeznaczona jest do zabudowy aparatury elektrycznej i elektronicznej w instalacjach wewnętrznych, gdzie wymagana jest wysoka klasa ochrony i wytrzymałość mechaniczna.

• Montaż aparatury modułowej w rozdzielnicach i szafach sterowniczych.
• Zabudowa systemów automatyki i sterowania w budynkach mieszkalnych i przemysłowych.
• Instalacje w miejscach narażonych na lekkie uszkodzenia mechaniczne, takich jak hale produkcyjne czy warsztaty.
• Konfiguracje z zestawami do łączenia obudów w pionie (TZ609/TZ626) – optymalne rozwiązanie dla rozbudowanych systemów.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym będzie prowadzony montaż. Szafę mocować do ściany za pomocą zestawu montażowego dołączonego do zestawu. Podczas montażu zwrócić uwagę na stabilność konstrukcji – perforacje pozwalają na elastyczne prowadzenie kabli, ale wymagają użycia odpowiednich przepustów TZ w przypadku wprowadzania przewodów. W przypadku zabudowy systemem CombiLine zachować minimalny odstęp 50 mm od podłoża i ścian bocznych dla zapewnienia prawidłowej wentylacji.

FAQ

• Czy szafa TwinLine-W TW409GB może być stosowana bez drzwi? Tak, klasa ochrony IP30 jest zachowana również w konfiguracji bez drzwi, dzięki systemowi CombiLine.
• Jakie zestawy do łączenia obudów są kompatybilne? Do łączenia obudów w pionie lub poziomie zalecane są zestawy TZ609 (dla I klasy izolacji) lub TZ626 (dla II klasy izolacji), a także przepusty TZ do prowadzenia przewodów.
• Jaki jest zakres temperatur pracy szafy? Zakres temperatur nie został podany w danych produktu. Zaleca się stosowanie w temperaturach typowych dla standardowych instalacji wewnętrznych (od -5°C do +40°C), z wyłączeniem miejsc narażonych na skrajne warunki.
