Szafa naścienna TwinLine-L II kl. izol. IP55, TwinLine, TL504S | 2CPX010109R9999 ABB

Alternatywny kod produktu: 2CPX010109R9999

Opis i Kluczowe Cechy

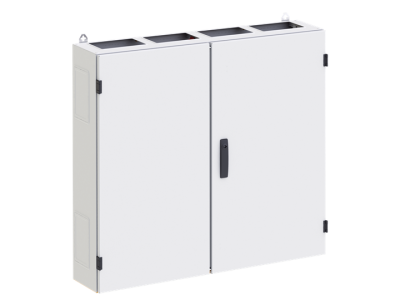

Szafa naścienna TwinLine-L II (symbol 2CPX010109R9999) klasy izolacji I, stopnia ochrony IP55, model TL504S to trwała obudowa przeznaczona do montażu wnętrzowego. Wyposażona w perforacje boczne (2 na ściankę) i otwory przepustowe u góry (co 250 mm szerokości), umożliwia elastyczne prowadzenie przewodów. W zestawie dostarczany jest kompletny zestaw montażu ściennego, co przyspiesza i ułatwia instalację. Stopień wytrzymałości mechanicznej IK08 (IK07 w okolicach perforacji) gwarantuje odporność na uszkodzenia mechaniczne.

• Stopień ochrony IP55: Zabezpieczenie przed pyłem i strumieniem wody z dowolnego kierunku – idealne do pomieszczeń mokrych i narażonych na czynniki zewnętrzne.
• Perforacje boczne i otwory przepustowe: Umożliwiają swobodne prowadzenie przewodów i łączenie kilku szaf w system (zestaw do łączenia TZ609/TZ626 dostępny oddzielnie).
• Klasa izolacji I: Podwyższone bezpieczeństwo dzięki uziemieniu ochronnemu, redukujące ryzyko porażenia prądem.
• Stopień IK08 (IK07 przy perforacjach): Wysoka odporność na uderzenia mechaniczne – chroni aparaturę wewnątrz przed uszkodzeniami.
• Zestaw montażu ściennego w standardzie: Szybki i stabilny montaż bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (m.in. PN-EN 62208, PN-EN 61439-1) i posiada oznaczenie CE. Stopień ochrony IP55 potwierdzony przez niezależne laboratoria. Materiały użyte do produkcji charakteryzują się odpornością na działanie czynników atmosferycznych.

Zastosowanie

Szafa naścienna TwinLine-L II IP55 TL504S przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w środowiskach wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi.

• Pomieszczenia przemysłowe narażone na zapylenie, wilgoć lub wodę (hale produkcyjne, warsztaty, gospodarka komunalna).
• Zewnętrzne instalacje elektryczne zadaszone (np. altany, wiaty), gdzie konieczna jest ochrona IP55.
• Szafy sterownicze i rozdzielnice ogólnodostępne, wymagające klasy izolacji I dla bezpieczeństwa użytkowników.
• Systemy CombiLine – możliwość zabudowy modułami aparatury, zachowując stopień IP30 nawet bez drzwi.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel SEP po odłączeniu napięcia w obwodzie. Szafę mocować do stabilnej, równej powierzchni ściany za pomocą zestawu montażowego z zestawu. Perforacje boczne i otwory przepustowe u góry ułatwiają prowadzenie przewodów – po wybiciu należy zastosować odpowiednie przepusty (TZ609/TZ626) lub uszczelnić otwory, aby zachować stopień IP55. Cokół (dostępny oddzielnie) zwiększa ochronę dolnej części szafy przed wilgocią i pyłem. Podczas montażu aparatury wewnętrznej pamiętać o utrzymaniu minimalnych odstępów izolacyjnych i prawidłowym układaniu przewodów.

FAQ

• Czy szafa posiada klasę izolacji II? Nie – model TL504S należy do klasy izolacji I, co oznacza konieczność uziemienia ochronnego.
• Jaki jest zakres montażu przewodów przez perforacje boczne? Perforacje boczne pozwalają na prowadzenie przewodów o średnicy do określonej przez producenta (szczegóły w dokumentacji technicznej). Do łączenia kilku szaf w system należy zastosować zestaw TZ609 (klasa I) lub TZ626 (klasa II).
• Czy szafa jest przystosowana do montażu w pionie? Tak – za pomocą zestawu do łączenia TZ609/TZ626 można tworzyć układy pionowe, zachowując stopień ochrony IP55.
