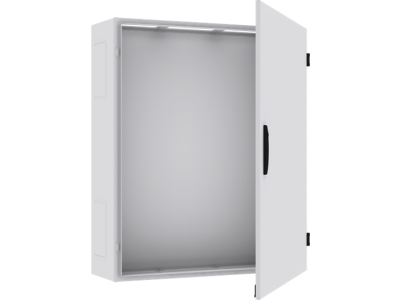

Szafa naścienna TwinLine-L II kl. izol. IP55, TwinLine, TL109S | 2CPX010130R9999 ABB

Alternatywny kod produktu: 2CPX010130R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-L II TL109S (symbol 2CPX010130R9999) o klasie izolacji II to obudowa o stopniu ochrony IP55, przeznaczona do montażu wnętrzowego w systemie TwinLine. Charakteryzuje się wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji), co gwarantuje odporność na uderzenia i uszkodzenia mechaniczne. W zestawie dostarczany jest kompletny zestaw do montażu ściennego, a obudowa wyposażona jest w boczne perforacje (2 na ściankę) oraz dolne perforacje ułatwiające prowadzenie przewodów.

• Stopień ochrony IP55: Odporność na wnikanie wody z dyszy o średnicy 6,3 mm oraz pyłu – idealna do środowisk o podwyższonej wilgotności lub zapyleniu.
• Perforacje boczne i dolne: Umożliwiają wybicie otworów pod przepusty kablowe (zestaw TZ609/TZ626 lub TZ) oraz wentylację, zachowując szczelność po montażu.
• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania – konstrukcja z izolacją ochronną, eliminująca konieczność uziemienia obudowy.
• Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach): Odporność na uderzenia mechaniczne do 5 J wg normy IEC 62262 – trwałość w trudnych warunkach przemysłowych.
• Zestaw montażowy w zestawie: Ułatwiony montaż naścienny bez konieczności dokupywania akcesoriów – gotowe rozwiązanie od razu gotowe do instalacji.

Zgodność z Normami

Szafa spełnia wymagania dyrektyw unijnych oraz norm europejskich dotyczących bezpieczeństwa elektrycznego i izolacji. Posiada klasę izolacji II, co oznacza brak konieczności uziemienia obudowy. Stopień ochrony IP55 potwierdzony zgodnie z normą IEC 60529. Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach) zgodna z IEC 62262.

Zastosowanie

Szafa TwinLine-L II TL109S przeznaczona jest do montażu aparatury elektrycznej, sterowniczej i automatyki w warunkach przemysłowych i budynkowych, gdzie wymagana jest wysoka ochrona przed czynnikami zewnętrznymi.

• Montaż rozdzielnic elektrycznych w środowiskach o podwyższonej wilgotności lub zapyleniu (np. hale produkcyjne, warsztaty, garaże).
• Instalacje automatyki budynkowej i przemysłowej – ochrona sterowników, falowników i innych urządzeń elektronicznych.
• Pomieszczenia techniczne z koniecznością prowadzenia przewodów przez perforacje boczne/dolne – elastyczne prowadzenie okablowania.
• Zastosowania wymagające klasy izolacji II – eliminuje konieczność uziemienia obudowy, upraszczając montaż.

Wskazówki Montażowe

Montaż szafy powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich przepisów BHP. Obudowę należy zamocować na stabilnej, płaskiej powierzchni przy użyciu zestawu montażowego w zestawie. Boczne perforacje umożliwiają wybicie otworów pod przepusty kablowe (zestaw TZ609/TZ626 lub TZ) – należy zachować szczelność po montażu. Podczas wybicia otworów w okolicach perforacji należy liczyć się z nieco niższą wytrzymałością IK07. Unikać montażu w miejscach narażonych na bezpośrednie działanie strumieni wody lub silnego zapylenia. Przewody wprowadzać zgodnie z dokumentacją techniczną, zachowując promień gięcia.

FAQ

• Czy szafa posiada cokół w zestawie? Cokół nie jest w zestawie – należy go dokupić osobno. Zestaw montażowy jest natomiast wliczony w cenę.
• Jakie są zalecane zestawy do łączenia obudów w pionie? Do łączenia obudów TwinLine w pionie zalecane są zestawy TZ609 (dla klasy izolacji I) lub TZ626 (dla klasy izolacji II). Możliwe jest również zastosowanie przepustów TZ.
• Czy szafę można stosować na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed wnikaniem wody z dyszy o średnicy 6,3 mm, ale nie chroni przed silnym deszczem lub zanurzeniem w wodzie. Zalecana jest instalacja w suchych pomieszczeniach lub pod osłoną.
