Szafa naścienna TwinLine-L II kl. izol. IP30 bez drzwi, TwinLine, TL506SB | 2CPX010340R9999 ABB

Alternatywny kod produktu: 2CPX010340R9999

Opis i Kluczowe Cechy

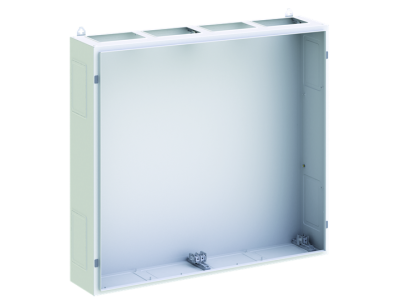

Szafa naścienna TwinLine-L II (symbol 2CPX010340R9999) z klasą izolacji II i stopniem ochrony IP30 to uniwersalne rozwiązanie do zabudowy aparatury elektrycznej w instalacjach wewnętrznych. Wyposażona w perforacje boczne, górne i dolne (po 2 na ściankę boczną oraz otwory przepustowe co 250 mm na górnej płycie), umożliwia elastyczne prowadzenie przewodów i tworzenie modułowych układów. Stopień wytrzymałości mechanicznej IK08 (IK07 w okolicach perforacji) gwarantuje trwałość w warunkach przemysłowych. W zestawie dostępny jest zestaw do montażu ściennego, co ułatwia szybki i stabilny montaż.

• Klasa izolacji II: Zapewnia dodatkową ochronę przed porażeniem prądem – nie wymaga uziemienia obudowy, co upraszcza montaż i zwiększa bezpieczeństwo.
• Stopień ochrony IP30: Ochrona przed wnikaniem kurzu i ciał stałych o średnicy powyżej 2,5 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Perforacje montażowe: Umożliwiają elastyczne prowadzenie przewodów, montaż przepustów oraz tworzenie układów modułowych (zestaw do łączenia TZ626 dla klasy II izolacji).
• Stopień wytrzymałości IK08: Odporność na uderzenia mechaniczne – idealne do zastosowań przemysłowych i warsztatowych.
• Zestaw montażowy w zakresie dostawy: Ułatwia szybki i stabilny montaż naścienny bez konieczności dodatkowych zakupów.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (IP30, klasa izolacji II) oraz wytrzymałości mechanicznej (IK08). Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Zaprojektowana zgodnie z normami VDE i IEC dla obudów aparatury modułowej.

Zastosowanie

Szafa TwinLine-L II przeznaczona jest do instalacji wewnętrznych, gdzie wymagana jest elastyczna zabudowa aparatury i prowadzenie przewodów.

• Montaż rozdzielnic elektrycznych w pomieszczeniach suchych (biura, hale produkcyjne, warsztaty).
• Zabudowa aparatury sterowniczej i pomiarowej w systemach automatyki przemysłowej.
• Organizacja okablowania w szafach sterowniczych z zachowaniem stopnia ochrony IP30.
• Twórcze układy modułowe dzięki perforacjom i zestawom łączącym (TZ626).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Szafę mocować do stabilnej powierzchni ściennej, używając dostarczonego zestawu montażowego. Perforacje boczne i górne umożliwiają prowadzenie przewodów – po ich wybiciu należy zastosować odpowiednie przepusty (np. TZ626 dla klasy II izolacji). Unikać montażu w miejscach narażonych na bezpośrednie działanie wilgoci lub substancji chemicznych. W przypadku tworzenia układów modułowych (w pionie) należy stosować zestawy łączące TZ609/TZ626. Przed podłączeniem przewodów upewnić się, że aparatura mieści się w przestrzeni szafy z zachowaniem wymaganych odstępów izolacyjnych.

FAQ

• Czy szafa TwinLine-L II wymaga uziemienia? Nie – dzięki klasie izolacji II nie jest wymagane uziemienie obudowy, co upraszcza montaż i zwiększa bezpieczeństwo.
• Jakie są możliwości rozbudowy szafy? Szafa wyposażona jest w perforacje boczne i górne, umożliwiające montaż zestawów łączących (TZ626) oraz dowolne prowadzenie przewodów. Możliwe jest także tworzenie układów modułowych w pionie.
• Jaki jest stopień ochrony IP w przypadku konfiguracji bez drzwi? Stopień ochrony IP30 jest zachowany nawet przy konfiguracjach bez drzwi, dzięki systemowi CombiLine.
