Szafa naścienna TwinLine-L I kl. izol. IP55, TwinLine, TL405G | 2CPX010078R9999 ABB

Alternatywny kod produktu: 2CPX010078R9999

Opis i Kluczowe Cechy

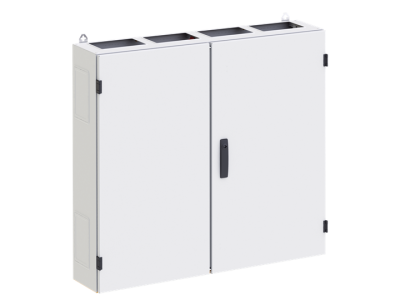

Szafa naścienna TwinLine-L TL405G (symbol 2CPX010078R9999) to obudowa o stopniu ochrony IP55 i klasie izolacji I, przeznaczona do instalacji wewnętrznych. Wyposażona w perforacje boczne (2 otwory na ściankę) oraz u góry i na dole, umożliwiające montaż pionowy z użyciem zestawu TZ609 (I klasa izolacji) lub TZ626 (II klasa izolacji). Perforacje ułatwiają również wprowadzanie kabli za pomocą przepustów TZ, mocowanych dodatkowo. W zestawie dostarczany jest kompletny system montażu ściennego, natomiast cokół należy zamówić osobno.

• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnego kierunku – idealna do trudnych warunków środowiskowych w pomieszczeniach przemysłowych.
• Klasa izolacji I: Uziemienie ochronne – zwiększa bezpieczeństwo personelu podczas eksploatacji i konserwacji.
• Perforacje boczne i górno-dolne: Umożliwiają łączenie obudów w układzie pionowym oraz elastyczne wprowadzanie kabli poprzez wybicie otworów i zastosowanie przepustów TZ.
• Wytrzymałość mechaniczna IK08 (IK07 wokół perforacji): Odporność na uderzenia mechaniczne – zapewnia trwałość w warunkach przemysłowych.
• System CombiLine (zabezpieczenie IP30 bez drzwi): Możliwość zabudowy modułowej z zachowaniem stopnia ochrony IP30 nawet w konfiguracjach bez drzwi – elastyczność w projektowaniu.

Zgodność z Normami

Szafa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami dotyczącymi stopni ochrony IP, klas izolacji oraz odporności mechanicznej (IK). Odpowiednia do stosowania w instalacjach przemysłowych i budynkach użyteczności publicznej.

Zastosowanie

Szafa TwinLine-L TL405G przeznaczona jest do montażu aparatury elektrycznej, modułów automatyki oraz osprzętu sterowniczego w środowiskach wymagających podwyższonej ochrony przed czynnikami zewnętrznymi.

• Instalacje przemysłowe – ochrona aparatury sterującej, przetwornic częstotliwości, zasilaczy.
• Budynki użyteczności publicznej – rozdzielnice w szkołach, szpitalach, centrach handlowych.
• Obiekty o podwyższonym ryzyku zapylenia lub wilgoci – hale produkcyjne, warsztaty, laboratoria.
• Montaż pionowy z zastosowaniem zestawu TZ609/TZ626 – elastyczne konfiguracje systemowe.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia. Szafa wyposażona jest w system montażu ściennego w zestawie – należy ją zamocować do ściany za pomocą odpowiednich kołków rozporowych (średnica i nośność dobrana do podłoża). Perforacje boczne umożliwiają łączenie kilku szaf w układzie pionowym: do montażu pionowego należy użyć zestawu TZ609 (I klasa izolacji) lub TZ626 (II klasa izolacji), a otwory u góry i na dole służą do wprowadzania kabli poprzez przepusty TZ (mocowane dodatkowo). Przed wyborem kabli sprawdzić średnice otworów i dobrać odpowiednie przepusty. Cokół należy zamówić osobno. Po montażu aparatury konieczne jest sprawdzenie stopnia ochrony IP55 – upewnić się, że drzwi są prawidłowo zamknięte i uszczelnione.

FAQ

• Czy szafa TL405G może być stosowana na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniem wody, jednak nie jest przeznaczona do ciągłej ekspozycji na deszcz i warunki atmosferyczne. Dla zastosowań zewnętrznych należy rozważyć dodatkowe zabezpieczenia (np. daszek).
• Jakie są zalecenia dotyczące montażu pionowego? Do montażu pionowego należy użyć zestawu TZ609 (dla I klasy izolacji) lub TZ626 (dla II klasy izolacji). Zestaw umożliwia stabilne połączenie kilku szaf, zachowując stopień ochrony IP55.
• Czy szafa jest kompatybilna z systemem CombiLine? Tak, szafa TwinLine-L TL405G umożliwia zabudowę modułową w systemie CombiLine, zachowując stopień ochrony IP30 nawet w konfiguracjach bez drzwi.
