Szafa naścienna TwinLine-L I kl. izol. IP30 bez drzwi, TwinLine, TL509GB | 2CPX010320R9999 ABB

Alternatywny kod produktu: 2CPX010320R9999

Opis i Kluczowe Cechy

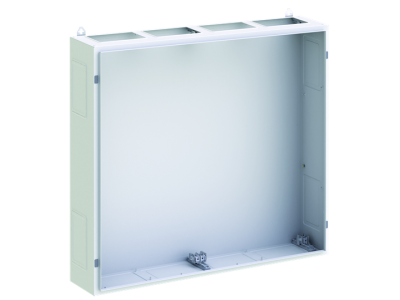

Szafa naścienna TwinLine-L (model TL509GB, symbol 2CPX010320R9999) to obudowa o stopniu ochrony IP30, zaprojektowana do aplikacji wnętrzowych. Wyposażona w perforowane ścianki boczne (2 otwory na ściankę) oraz u góry i na dole, co umożliwia elastyczne prowadzenie przewodów. Perforacje po wybiciu pozwalają na zastosowanie zestawów do łączenia obudów (np. TZ609 dla I klasy izolacji) lub przepustów TZ. W zestawie dostępny montaż ścienny, a cokół należy zamówić oddzielnie. Odporność mechaniczna IK08 (IK07 w okolicach perforacji) zapewnia trwałość nawet w trudnych warunkach instalacyjnych.

• Stopień ochrony IP30: Zapewnia ochronę przed pyłem i ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do suchych pomieszczeń wewnątrz budynków.
• Perforowana konstrukcja: Umożliwia elastyczne prowadzenie przewodów i montaż dodatkowych elementów systemu CombiLine, zachowując stopień ochrony IP30 nawet w konfiguracjach bez drzwi.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia o energii 5J gwarantuje długą żywotność w warunkach przemysłowych i instalacyjnych.
• Zestaw montażowy w komplecie: Ułatwia szybki i pewny montaż naścienny – oszczędność czasu instalacji.
• System modułowy CombiLine: Możliwość łączenia obudów w pionie lub poziomie, tworzenie spójnych szaf sterowniczych o podwyższonej funkcjonalności.

Zgodność z Normami

Szafa spełnia wymogi norm europejskich dotyczących ochrony przeciwporażeniowej, stopnia ochrony IP oraz odporności mechanicznej. Posiada deklarację zgodności CE i jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Szafa TwinLine-L TL509GB przeznaczona jest do zabudowy aparatury elektrycznej i elektronicznej w suchych pomieszczeniach wewnętrznych, gdzie wymagany jest stopień ochrony IP30.

• Miejsca montażu aparatury sterowniczej w budynkach mieszkalnych i użyteczności publicznej.
• Szafy rozdzielcze i sterownicze w instalacjach przemysłowych.
• Systemy CombiLine dla rozbudowanych układów sterowania i automatyki.
• Zabudowa modułów zabezpieczających, liczników energii lub małych sterowników PLC.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Szafę mocować za pomocą zestawu montażowego do ściany nośnej, dbając o równomierne rozłożenie sił. Perforacje pozwalają na prowadzenie przewodów – po wybiciu należy zastosować odpowiednie przepusty (np. TZ) i dodatkowo je dokręcić. W przypadku łączenia kilku szaf w pionie lub poziomie należy użyć dedykowanych zestawów systemowych (np. TZ609). Cokół należy zamówić oddzielnie i zamontować zgodnie z dokumentacją. Zachować minimalne odstępy umożliwiające wentylację i konserwację.

FAQ

• Czy szafa posiada drzwi? Nie – model TL509GB jest dostarczany bez drzwi. Do pełnej funkcjonalności zaleca się zastosowanie odpowiednich drzwi systemowych CombiLine.
• Jakie jest obciążenie maksymalne szafy? Dokładne parametry obciążalności mechanicznej nie zostały podane w danych produktu. Zaleca się sprawdzenie dokumentacji technicznej lub konsultację z działem technicznym w celu doboru odpowiedniego rozwiązania.
• Czy szafa może być montowana na zewnątrz? Stopień ochrony IP30 nie zapewnia ochrony przed wilgocią – szafa przeznaczona jest wyłącznie do stosowania wewnątrz suchych pomieszczeń.
