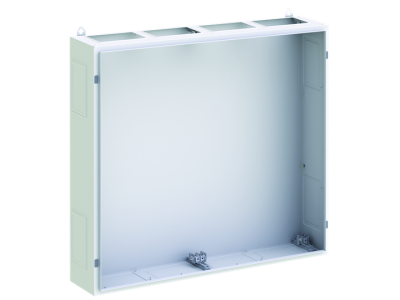

Szafa naścienna TwinLine-L I kl. izol. IP30 bez drzwi, TwinLine, TL507GB | 2CPX010310R9999 ABB

Alternatywny kod produktu: 2CPX010310R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-L TL507GB (symbol 2CPX010310R9999) to obudowa o klasie izolacji I i stopniu ochrony IP30, zaprojektowana do montażu naściennego w aplikacjach wnętrzowych. Wyposażona w perforacje boczne (2 na ściankę) oraz u góry i na dole płyty dolnej, co umożliwia elastyczne wprowadzanie przewodów i tworzenie systemów wielosegmentowych. W zestawie dostarczany jest kompletny zestaw montażu ściennego, natomiast cokół należy zamówić oddzielnie. Konstrukcja charakteryzuje się wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji) i pozwala na integrację z systemem CombiLine przy zachowaniu stopnia ochrony IP30 nawet w wersji bez drzwi.

• Klasa izolacji I: Zapewnia dodatkową ochronę przeciwporażeniową poprzez uziemienie – niezbędna w instalacjach wymagających wysokiego poziomu bezpieczeństwa.
• Stopień ochrony IP30: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń wewnętrznych.
• Perforacje boczne i na płycie dolnej: Ułatwiają dopasowanie instalacji i wprowadzanie przewodów bez konieczności dodatkowego wiercenia.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia (5J) gwarantuje trwałość w warunkach przemysłowych i warsztatowych.
• Kompatybilność z systemem CombiLine: Możliwość tworzenia rozbudowanych konfiguracji z zachowaniem stopnia ochrony IP30 nawet bez drzwi.

Zgodność z Normami

Szafa TwinLine-L TL507GB spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego, stopni ochrony obudów oraz kompatybilności elektromagnetycznej (EMC). Produkt jest zgodny z normami europejskimi dla klasy izolacji I i stopnia ochrony IP30.

Zastosowanie

Szafa naścienna TwinLine-L jest przeznaczona do montażu wnętrzowego w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych, gdzie wymagane jest zorganizowane i bezpieczne umieszczenie aparatury.

• Montaż aparatury modułowej i osprzętu elektrycznego w szafach sterowniczych i rozdzielnicach.
• Zastosowanie w systemach CombiLine do budowy rozbudowanych szaf wielosegmentowych z zachowaniem stopnia ochrony IP30.
• Instalacje w pomieszczeniach suchych, takich jak biura, warsztaty, hale produkcyjne.
• Miejsca wymagające dodatkowej ochrony przeciwporażeniowej (klasa izolacji I) i mechanicznej (IK08).

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy upewnić się, że powierzchnia montażowa jest równa i stabilna. Zestaw montażu ściennego jest dołączony do dostawy – należy go prawidłowo zamocować, aby zapewnić stabilność konstrukcji. Perforacje boczne i na płycie dolnej umożliwiają elastyczne wprowadzanie przewodów; po wykonaniu otworów należy zastosować odpowiednie przepusty (np. TZ609 dla klasy I izolacji) i dodatkowo je domknąć. Unikać montażu w miejscach narażonych na wilgoć lub bezpośrednie działanie czynników atmosferycznych. W przypadku tworzenia systemów wielosegmentowych należy stosować zestawy do łączenia obudów (np. TZ609/TZ626) zgodnie z dokumentacją techniczną.

FAQ

• Czy szafa ma w zestawie drzwi? Nie, model TL507GB jest wersją bez drzwi. Do zabezpieczenia aparatury należy zastosować drzwi z serii TwinLine odpowiednie dla tej obudowy.
• Jakie są maksymalne wymiary aparatury, którą można zamontować w tej szafie? Dokładne wymiary montażowe nie zostały podane w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową w celu określenia maksymalnej szerokości i głębokości aparatury.
• Czy szafa jest kompatybilna z innymi systemami obudów? Tak, szafa TwinLine-L TL507GB jest kompatybilna z systemem CombiLine, co umożliwia tworzenie rozbudowanych konfiguracji z zachowaniem stopnia ochrony IP30.
