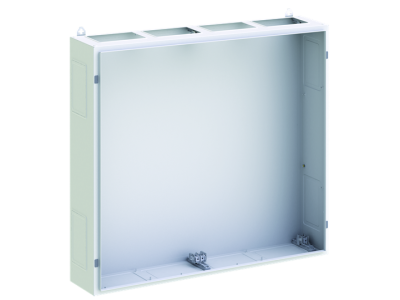

Szafa naścienna TwinLine-L I kl. izol. IP30 bez drzwi, TwinLine, TL504GB | 2CPX010295R9999 ABB

Alternatywny kod produktu: 2CPX010295R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-L (symbol 2CPX010295R9999) w klasie izolacji I, stopnia ochrony IP30, bez drzwi i w rozmiarze TL504GB to rozwiązanie przeznaczone do wnętrzowych aplikacji elektrycznych. Wyposażona w perforowane ścianki boczne (2 otwory na ściankę) oraz perforację u góry i na dole płyty dolnej, umożliwiając elastyczne wprowadzanie przewodów i modułów. Zestaw montażowy do mocowania ściennego zawarty w dostawie. Obudowa charakteryzuje się stopniem odporności mechanicznej IK08 (w okolicach perforacji IK07), co zapewnia trwałość nawet w trudnych warunkach.

• Stopień ochrony IP30: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Perforacje boczne i u góry/dole płyty: Ułatwiają wprowadzanie kabli i modułów systemowych CombiLine, a także montaż przepustów TZ609/TZ626 (dla I/II klasy izolacji) lub standardowych przepustów.
• Stopień odporności mechanicznej IK08: Wysoka wytrzymałość na uderzenia i uszkodzenia mechaniczne, gwarantująca długotrwałą eksploatację w środowiskach przemysłowych.
• Zestaw montażowy w zestawie: Umożliwia szybkie i pewne mocowanie szafy na ścianie bez dodatkowych akcesoriów.
• Konfiguracja bez drzwi: Optymalna dla aplikacji, gdzie priorytetem jest wentylacja i łatwy dostęp do wnętrza szafy podczas prac instalacyjnych.

Zgodność z Normami

Szafa TwinLine-L spełnia wymagania norm europejskich dotyczących stopnia ochrony IP30 oraz klasy izolacji I. Produkt posiada deklarację zgodności CE i jest zgodny z normami VDE oraz IEC dla obudów elektrycznych stosowanych w suchych środowiskach wewnętrznych.

Zastosowanie

Szafa naścienna TwinLine-L IP30 bez drzwi przeznaczona jest do montażu aparatury elektrycznej, modułów systemowych i osprzętu w instalacjach wewnętrznych.

• Mocowanie aparatury modułowej (np. styczników, przekaźników, zabezpieczeń) w szafach sterowniczych i rozdzielnicach.
• Instalacje przemysłowe i warsztatowe – organizacja okablowania z zachowaniem stopnia ochrony IP30.
• Systemy CombiLine – możliwość łatwej rozbudowy poprzez zestawy łączące obudowy w pionie lub poziomie.
• Aplikacje wymagające wentylacji i swobodnego dostępu do wnętrza szafy (np. serwerownie, pomieszczenia techniczne).

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Szafę mocować do ściany przy użyciu zestawu montażowego (zawartego w dostawie), dbając o równomierne rozłożenie obciążenia. Perforacje boczne i u góry/dole płyty dolnej należy wybić zgodnie z potrzebami, a następnie zainstalować odpowiednie przepusty kabli (TZ609/TZ626 dla klas izolacji I/II lub standardowe). Unikać nadmiernego dokręcania wkrętów mocujących. W przypadku konfiguracji pionowych należy użyć zestawu łączącego TZ609/TZ626. Produkt przeznaczony wyłącznie do wnętrz suchych.

FAQ

• Czy szafa TwinLine-L posiada drzwi? Nie – model TL504GB dostarczany jest bez drzwi, co ułatwia montaż i wentylację wnętrza.
• Jakie klasy izolacji można stosować z tą szafą? Szafa posiada klasę izolacji I. Do zastosowań z klasą izolacji II należy dobrać odpowiedni zespół montażowy (np. TZ626).
• Czy szafę można łączyć z innymi obudowami? Tak – dzięki perforacjom bocznym i zestawom łączącym (TZ609/TZ626) możliwe jest tworzenie konfiguracji pionowych lub poziomych w systemie CombiLine.
