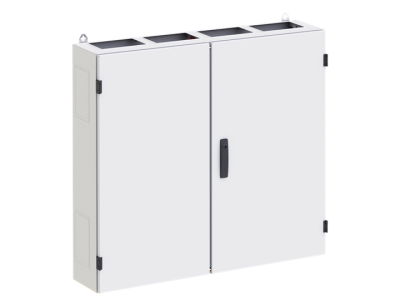

Szafa naścienna TwinLine-G II kl. izol. IP55, TwinLine, TG405S | 2CPX010043R9999 ABB

Alternatywny kod produktu: 2CPX010043R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-G II klasy izolacji I (symbol 2CPX010043R9999) o stopniu ochrony IP55 zapewnia niezawodną ochronę aparatury elektrycznej w instalacjach przemysłowych i budynkowych. Wyposażona w perforacje boczne (2 otwory na ściankę) oraz górne i dolne, umożliwia elastyczne prowadzenie przewodów i łączenie z innymi obudowami. Spełnia wymagania mechanicznej odporności IK08 (IK07 w okolicach perforacji).

• Stopień ochrony IP55: Odporność na pył i strumień wody z dowolnego kierunku – idealna do instalacji wewnętrznych i zewnętrznych osłoniętych.
• Klasa izolacji I: Zapewnia dodatkowe bezpieczeństwo poprzez uziemienie – obowiązkowa w instalacjach o podwyższonym ryzyku.
• Perforacje boczne, górne i dolne: Umożliwiają precyzyjne prowadzenie przewodów i łączenie z systemami CombiLine lub zestawami TZ609/TZ626 do budowy pionowych układów.
• Odporność mechaniczna IK08: Wysoka wytrzymałość na uderzenia i uszkodzenia mechaniczne, co zwiększa trwałość instalacji.
• System CombiLine (zabudowa): Zachowuje stopień ochrony IP30 nawet przy konfiguracjach bez drzwi – elastyczność w projektowaniu szaf.

Zgodność z Normami

Szafa spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa maszynowego i kompatybilności elektromagnetycznej. Zgodna z normami EN 62208 (puste obudowy), EN 61439-1/-2 (rozdzielnice) oraz posiada oznaczenie CE. Odporność mechaniczna IK08 odpowiada normie EN 50102.

Zastosowanie

Szafa TwinLine-G II IP55 przeznaczona jest do montażu aparatury elektrycznej, osprzętu modułowego i systemów automatyki w instalacjach wymagających wysokiego stopnia ochrony środowiskowej.

• Instalacje przemysłowe – osłona rozdzielnic, styczników, przekaźników i układów sterowania.
• Budynki użyteczności publicznej – osłona szaf zasilających, central wentylacyjnych i systemów alarmowych.
• Obiekty zewnętrzne osłonięte – skrzynki przyłączeniowe, szafy sterownicze w gospodarce wodno-ściekowej.
• Aplikacje z klasą izolacji I – zalecane do układów zasilania o podwyższonym napięciu lub mocy.
• Systemy modułowe CombiLine – budowa rozdzielnic z zachowaniem stopnia ochrony IP30 nawet w konfiguracjach bez drzwi.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Szafę mocować za pomocą dostarczonego zestawu montażowego ściennego (w zestawie). Perforacje boczne i górne należy wybić zgodnie z projektem instalacji, stosując zestawy do łączenia TZ609 (klasa I) lub TZ626 (klasa II) dla budowy układów pionowych. Przed montażem aparatury upewnić się o odpowiednim uziemieniu (klasa I) i zachowaniu minimalnych odstępów izolacyjnych. Cokół (dodatkowo zamawiany) zwiększa stopień ochrony IP do 55 nawet przy montażu na podłożu nierównym.

FAQ

• Czy szafa TwinLine-G II nadaje się do montażu zewnętrznego? Tak – stopień ochrony IP55 zapewnia odporność na pył i padający deszcz, jednak zaleca się osłonięcie od bezpośredniego działania czynników atmosferycznych (np. pod zadaszeniem).
• Jaki jest zakres szerokości systemu CombiLine? System CombiLine zapewnia stopień ochrony IP30 nawet przy konfiguracjach bez drzwi. Dokładne wymiary dostępnych modułów należy sprawdzić w dokumentacji technicznej.
• Czy zestaw montażowy jest w zestawie? Tak – zestaw montażowy ścienny jest dostarczany standardowo. Cokół wymaga osobnego zamówienia.
