Szafa naścienna TwinLine-G II kl. izol. IP30 bez drzwi, TwinLine, TG507SB | 2CPX010275R9999 ABB

Alternatywny kod produktu: 2CPX010275R9999

Opis i Kluczowe Cechy

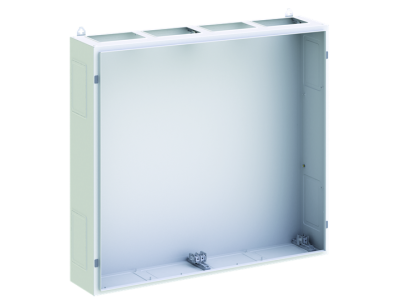

Szafa naścienna TwinLine-G II (symbol 2CPX010275R9999) klasy izolacyjnej II i stopnia ochrony IP30 to pusta obudowa o wymiarach 700x500x210 mm, przeznaczona do montażu wnętrzowego. Wyposażona w perforacje boczne (2 na ściankę) oraz otwory przepustowe co 250 mm na górnej płycie i dolnej, co ułatwia prowadzenie kabli i tworzenie instalacji w systemie CombiLine. Charakteryzuje się wysoką odpornością mechaniczną IK08, a w strefach perforacji IK07. W zestawie dostępny jest system montażu ściennego, natomiast cokół należy zamówić osobno.

• Klasa izolacji II: Podwyższone bezpieczeństwo użytkowania dzięki podwójnej izolacji, eliminuje konieczność uziemienia.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi powyżej 2,5 mm – odpowiednia do suchych pomieszczeń wewnętrznych.
• Wymiary 700x500x210 mm: Wystarczająca przestrzeń na aparaturę modułową, osprzęt i okablowanie w instalacjach średniej wielkości.
• Perforacje boczne i otwory przepustowe: Umożliwiają elastyczne prowadzenie kabli, wentylację oraz tworzenie systemów połączonych w pionie i poziomie przy użyciu dedykowanych zestawów.
• Odporność mechaniczna IK08 (IK07 przy perforacjach): Wysoka odporność na uderzenia i uszkodzenia mechaniczne, co zapewnia trwałość w trudnych warunkach roboczych.

Zgodność z Normami

Szafa TwinLine-G II spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, klasy izolacji II oraz stopnia ochrony IP30. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami VDE i IEC dla obudów elektrycznych.

Zastosowanie

Szafa naścienna TwinLine-G II to wszechstronne rozwiązanie do organizacji aparatury, osprzętu i okablowania w instalacjach elektrycznych, automatyce i telekomunikacji.

• Montaż aparatury modułowej w instalacjach domowych i biurowych o średnim zapotrzebowaniu na przestrzeń.
• Organizacja okablowania w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Stosowanie w systemie CombiLine – możliwość łączenia wielu szaf w pionowe i poziome konfiguracje z zachowaniem stopnia ochrony IP30.
• Wykorzystanie w warunkach przemysłowych wymagających odporności mechanicznej IK08.

Wskazówki Montażowe

Montaż szafy powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocować do ściany za pomocą dostarczonego zestawu montażowego, dbając o równomierne rozłożenie obciążenia. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Perforacje boczne wybijać zgodnie z potrzebami, natomiast otwory przepustowe na górnej i dolnej płycie należy przygotować przed wprowadzeniem kabli. Cokół (opcjonalny) montować po zamontowaniu szafy. Podczas konfigurowania systemu CombiLine stosować dedykowane zestawy łączące TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji).

FAQ

• Czy szafa TwinLine-G II może być stosowana na zewnątrz? Nie – szafa przeznaczona jest wyłącznie do montażu wewnętrznego w suchych pomieszczeniach ze względu na stopień ochrony IP30.
• Czy w zestawie dostarczany jest cokół? Nie, cokół należy zamówić osobno jako dodatkowy akcesorium.
• Jakie akcesoria są potrzebne do łączenia szaf w pionie? Do łączenia szaf w pionie zalecany jest zestaw TZ626 (dla klasy izolacyjnej II). Dla klasy I należy zastosować TZ609.
