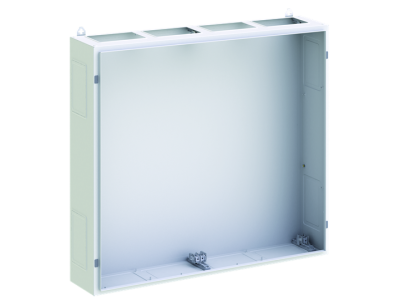

Szafa naścienna TwinLine-G II kl. izol. IP30 bez drzwi, TwinLine, TG409SB | 2CPX010284R9999 ABB

Alternatywny kod produktu: 2CPX010284R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-G II (symbol 2CPX010284R9999) klasy izolacji II z obudową klasy ochronnej IP30, dedykowana do instalacji wewnętrznych. Przeznaczona do montażu naściennego, wyposażona w perforacje boczne (2 na ściankę) oraz u góry i na dole płyty dolnej, co umożliwia wentylację i łatwe prowadzenie kabli. W zestawie znajduje się kompletny system montażu ściennego, natomiast cokół należy zamówić dodatkowo.

• Stopień ochrony IP30: Zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do suchych pomieszczeń wewnętrznych.
• Klasa izolacji II: Zwiększa bezpieczeństwo użytkowania poprzez podwójną izolację, eliminując konieczność stosowania przewodu ochronnego PE.
• Perforacje wentylacyjne i kablowe: Boczne otwory ułatwiają cyrkulację powietrza, górne i dolne perforacje umożliwiają prowadzenie kabli bez konieczności dodatkowego wiercenia.
• Wytrzymałość mechaniczna IK07/IK08: Odporność na uderzenia mechaniczne (IK07 w okolicach perforacji, IK08 w pozostałych strefach) gwarantuje trwałość konstrukcji.
• Konfiguracja bez drzwi: Możliwość zabudowy systemem CombiLine z zachowaniem stopnia ochrony IP30, co ułatwia integrację z innymi komponentami rozdzielnicowymi.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (PN-EN 62208) oraz klasy izolacji II (PN-EN 61439-1). Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z dyrektywami UE.

Zastosowanie

Szafa TwinLine-G II IP30 przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w suchych pomieszczeniach, gdzie wymagana jest ochrona przed kurzem i niekontrolowanym dostępem.

• Montaż modułów rozdzielnicowych i sterowniczych w budynkach użyteczności publicznej.
• Zabudowa systemów CombiLine w instalacjach przemysłowych i warsztatowych.
• Organizowanie okablowania w szafach sterowniczych i rozdzielniach elektrycznych.
• Stosowanie jako podstawa do budowy rozdzielnic modułowych z zachowaniem klasy ochronnej IP30.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Szafę mocować do stabilnej powierzchni ściennej przy użyciu dołączonego systemu montażu ściennego. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Perforacje boczne umożliwiają łączenie kilku szaf w zestaw pionowy (zestaw do łączenia TZ609 dla I klasy izolacji lub TZ626 dla II klasy). Górne i dolne otwory przepustowe służą do prowadzenia kabli – po wybiciu perforacji należy zastosować odpowiednie przepusty TZ. Cokół montować dodatkowo w razie potrzeby zabezpieczenia dolnej części szafy przed kurzem.

FAQ

• Czy szafa TwinLine-G II może być stosowana bez drzwi? Tak, konstrukcja szafy umożliwia zabudowę systemem CombiLine z zachowaniem stopnia ochrony IP30 nawet w konfiguracji bez drzwi.
• Jakie są maksymalne wymiary modułów, które można zainstalować w tej szafie? Dokładne wymiary nie zostały podane w dostępnych danych. Zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową w celu określenia dopuszczalnych gabarytów aparatury.
• Czy szafa posiada certyfikat na klasę izolacji II? Tak, szafa jest zaprojektowana zgodnie z wymaganiami klasy izolacji II (PN-EN 61439-1), co potwierdza podwójną izolację i bezpieczeństwo użytkowania.
