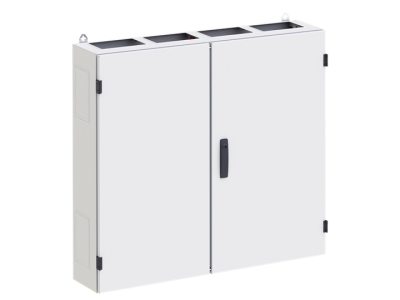

Szafa naścienna TwinLine-G I kl. izol. IP55, TwinLine, TG507G | 2CPX010019R9999 ABB

Alternatywny kod produktu: 2CPX010019R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-G (model TG507G, symbol 2CPX010019R9999) o klasie izolacji I i stopniu ochrony IP55 to rozwiązanie zaprojektowane do aplikacji wnętrzowych. Wyposażona w zestaw montażu ściennego (w zestawie), charakteryzuje się stopniem wytrzymałości mechanicznej IK08 (IK07 w okolicach perforacji). Perforowana konstrukcja (2 otwory na ściankę boczną oraz u góry i na dole) umożliwia elastyczne prowadzenie przewodów i łączenie z innymi obudowami poprzez zestaw TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji).

• Stopień ochrony IP55: Zapewnia ochronę przed pyłem i strumieniem wody z dowolnego kierunku – idealna do pomieszczeń narażonych na wilgoć lub kurz.
• Klasa izolacji I: Umożliwia podłączenie przewodu ochronnego PE, gwarantując wyższy poziom bezpieczeństwa elektrycznego.
• Stopień wytrzymałości IK08: Odporność na uderzenia mechaniczne o energii do 5J – bezpieczeństwo w warunkach przemysłowych.
• Perforowana konstrukcja: Ułatwia prowadzenie przewodów i wentylację, a także umożliwia montaż zestawu TZ do łączenia obudów w układy wielosegmentowe.
• Zestaw montażu ściennego w zestawie: Uproszczenie montażu bezpośrednio na ścianie bez konieczności dodatkowych akcesoriów.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego (I klasa izolacji) oraz ochrony środowiskowej (IP55). Produkt posiada deklarację zgodności CE i jest zgodny z normami VDE, IEC oraz EN 62208.

Zastosowanie

Szafa TwinLine-G TG507G przeznaczona jest do instalacji wewnętrznych wymagających wysokiego poziomu ochrony przed czynnikami zewnętrznymi i uszkodzeniami mechanicznymi.

• Montaż aparatury elektrycznej i elektronicznej w pomieszczeniach wilgotnych (np. piwnice, garaże, hale przemysłowe).
• Organizacja okablowania w szafach sterowniczych z zachowaniem klasy ochrony IP55.
• Stosowanie jako obudowa dla systemów automatyki, sterowników PLC lub urządzeń pomiarowych.
• Konfiguracja wielosegmentowa poprzez zestaw TZ – łączenie obudów w pionowe rzędy z zachowaniem IP55.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Szafę należy zamontować na równej, stabilnej powierzchni przy użyciu zestawu montażu ściennego (w zestawie). Perforacje ułatwiają prowadzenie przewodów – po wybraniu otworów zastosować odpowiednie dławiki lub przepusty TZ. Unikać wiercenia w okolicach krawędzi, aby nie osłabić konstrukcji. Zachować odpowiednią wentylację – nie blokować otworów wentylacyjnych. Cokół (domawiany oddzielnie) może być stosowany w przypadku montażu na wolnostojącej podstawie.

FAQ

• Czy szafa ma drzwi? Szafa jest dostarczana jako pusta obudowa – drzwi nie są w standardowym wyposażeniu. Można je dobrać z rodziny TwinLine lub CombiLine dla zachowania IP30.
• Czy stopień ochrony IP55 jest zachowany przy połączeniu z innymi obudowami? Tak – przy stosowaniu zestawu TZ609/TZ626 oraz odpowiednich uszczelek, zachowana jest klasa ochrony IP55 w konfiguracjach wielosegmentowych.
• Jaki jest maksymalny ciężar aparatury, którą można zamontować w szafie? Dokładna nośność nie została określona w danych – zaleca się stosowanie się do wytycznych producenta systemu TwinLine, dostępnych w dokumentacji technicznej.
