Szafa naścienna TwinLine-G I kl. izol. IP55, TwinLine, TG409G | 2CPX010028R9999 ABB

Alternatywny kod produktu: 2CPX010028R9999

Opis i Kluczowe Cechy

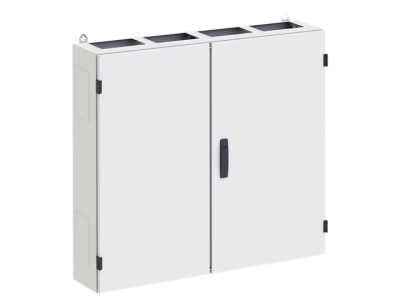

Szafa naścienna TwinLine-G TG409G (symbol 2CPX010028R9999) o stopniu ochrony IP55 i klasie izolacji I to modułowa obudowa przeznaczona do zabudowy aparatury elektrycznej w instalacjach wewnętrznych. Wyposażona w perforacje montażowe (2 na ściankę boczną, u góry i na dole) oraz perforacje u góry i na dolnej płycie, umożliwia elastyczne prowadzenie przewodów. W zestawie dostarczany jest kompletny pakiet montażowy do mocowania naściennego. Rodzina TwinLine wyróżnia się wysoką wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji).

• Stopień ochrony IP55: Zapewnia ochronę przed pyłem i strumieniami wody pod niskim ciśnieniem – idealny do instalacji w środowiskach narażonych na wilgoć i zanieczyszczenia.
• Klasa izolacji I: Podwyższone bezpieczeństwo przeciwporażeniowe dzięki uziemieniu ochronnemu.
• Perforacje montażowe: Umożliwiają łatwe dostosowanie układu otworów do potrzeb instalacji, z możliwością połączenia kilku szaf w zestaw pionowy (wymagany zestaw do łączenia TZ609/TZ626 lub przepust TZ).
• Wytrzymałość mechaniczna IK08: Ochrona przed uderzeniami mechanicznymi do 5J – odpowiedni do środowisk przemysłowych.
• Pakiet montażowy w zestawie: Zawiera wszystkie niezbędne elementy do mocowania szafy na ścianie, eliminując konieczność zakupu dodatkowych akcesoriów.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących obudów elektrycznych, w tym normy na stopień ochrony IP55, klasę izolacji I oraz wytrzymałość mechaniczną IK08. Posiada deklarację zgodności CE.

Zastosowanie

Szafa naścienna TwinLine-G TG409G przeznaczona jest do zabudowy aparatury elektrycznej i elektronicznej w instalacjach wewnętrznych, wymagających podwyższonej ochrony przeciwporażeniowej i mechanicznej.

• Instalacje przemysłowe i warsztatowe – ochrona aparatury przed pyłem, wilgocią i wstrząsami.
• Rozdzielnice budynków użyteczności publicznej – centralne punkty zasilania zasilane z sieci nn.
• Systemy automatyki i sterowania – zabudowa sterowników PLC, modułów komunikacyjnych i zasilaczy.
• Obudowy do zasilaczy rezerwowych (UPS) i akumulatorów – ochrona przed wilgocią i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Szafę mocować do stabilnej powierzchni nośnej, uwzględniając masę zabudowanej aparatury. Perforacje należy wybić zgodnie z dokumentacją, zachowując zalecane odstępy. Po zamontowaniu aparatury należy zamknąć drzwi i upewnić się, że uszczelka IP55 jest prawidłowo dociskana. W przypadku łączenia kilku szaf w zestaw pionowy użyć dedykowanego zestawu TZ609/TZ626 lub przepustów TZ. Cokół należy zamówić oddzielnie jako akcesorium.

FAQ

• Czy szafa TG409G posiada drzwi? Obudowa jest wyposażona w drzwi, jednak w konfiguracjach systemu CombiLine stopień ochrony IP30 może być utrzymany także bez nich.
• Jakie są zalecane odstępy między perforacjami montażowymi? Na każde 250 mm szerokości szafy przypada jeden otwór przepustowy u góry. Dokładne zalecenia znajdują się w dokumentacji technicznej produktu.
• Czy szafa nadaje się do instalacji na zewnątrz? Stopień ochrony IP55 zapewnia odpowiednią ochronę w środowiskach wilgotnych, jednak nie jest przeznaczona do bezpośredniego narażenia na opady atmosferyczne (np. deszcz, śnieg).
