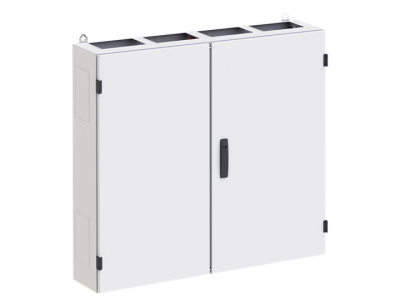

Szafa naścienna TwinLine-G I kl. izol. IP55, TwinLine, TG406G | 2CPX010013R9999 ABB

Alternatywny kod produktu: 2CPX010013R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-G TG406G (symbol 2CPX010013R9999) to obudowa o stopniu ochrony IP55 i klasie izolacji I, przeznaczona do instalacji wnętrzowych. Wyposażona w perforacje boczne (2 otwory na ściankę), u góry i na dole płyty dolnej, co umożliwia elastyczne wprowadzanie kabli. W zestawie znajduje się system montażu ściennego, a cokół wymaga osobnego zamówienia. Rodzina TwinLine wyróżnia się wysoką wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji), co gwarantuje trwałość w trudnych warunkach instalacyjnych.

• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnego kierunku – idealne do hal produkcyjnych, warsztatów i pomieszczeń mokrych.
• Klasa izolacji I: Zapewnia dodatkowe bezpieczeństwo przeciwporażeniowe dzięki uziemieniu ochronnemu.
• Perforacje boczne i w płycie dolnej: Umożliwiają dowolne wprowadzanie kabli bez konieczności wiercenia – wystarczy wybić odpowiednie otwory.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne (5J) i wibracje, gwarantująca długą żywotność w środowiskach przemysłowych.
• Zestaw montażowy w komplecie: Uproszczenie procesu instalacji – gotowe rozwiązanie do mocowania szafy na ścianie.

Zgodność z Normami

Szafa spełnia wymogi normy PN-EN 62208 dotyczące pustych obudów do aparatury elektrycznej. Posiada klasę ochrony IP55 wg PN-EN 60529, klasę izolacji I zgodnie z PN-HD 60364-4-41 oraz wytrzymałość mechaniczną IK08 według PN-EN 50102. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szafa TwinLine-G TG406G to uniwersalne rozwiązanie do zabezpieczania aparatury elektrycznej i elektronicznej w środowiskach o podwyższonych wymaganiach.

• Montaż rozdzielnic i sterowników w halach przemysłowych, warsztatach i magazynach.
• Zabudowa systemów automatyki budynkowej (np. sterowanie oświetleniem, klimatyzacją).
• Ochrona aparatury pomiarowej i sterującej w trudnych warunkach środowiskowych.
• Wykorzystanie w instalacjach o podwyższonej wilgotności lub ryzyku zachlapania wodą.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Szafę należy mocować do stabilnej konstrukcji nośnej, wykorzystując dostarczony zestaw montażowy. Przed rozpoczęciem prac upewnić się, że powierzchnia montażowa jest równa i nośna. Perforacje boczne i w płycie dolnej należy wybić zgodnie z zapotrzebowaniem – przy większych kątach wprowadzenia kabli zaleca się użycie zestawów do łączenia obudów (np. TZ609 dla I klasy izolacji). Unikać montażu w miejscach narażonych na bezpośrednie działanie deszczu bez dodatkowej osłony. Po zamontowaniu aparatury należy zachować odpowiednie odstępy serwisowe. W przypadku stosowania cokołu (zamawianego oddzielnie) należy go zainstalować przed montażem aparatury.

FAQ

• Czy szafa TwinLine-G TG406G nadaje się do montażu na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniem wody, jednak nie jest to rozwiązanie dedykowane do pełnego narażenia na warunki atmosferyczne. Do zastosowań zewnętrznych zalecane jest dodatkowe zadaszenie lub wybór specjalistycznej obudowy o wyższym IP.
• Jakie są maksymalne wymiary kabla, które można wprowadzić przez perforacje? Dokładny zakres średnic kabli nie został określony w danych produktu. Zaleca się wybicie otworu o odpowiedniej średnicy, zachowując minimalne odstępy izolacyjne zgodnie z normami instalacyjnymi.
• Czy szafa może być łączona z innymi obudowami z rodziny TwinLine? Tak, dzięki zestawom łączącym (np. TZ609 dla I klasy izolacji) możliwe jest tworzenie większych struktur pionowych i poziomych. Rozwiązanie to ułatwia budowę rozdzielnic o indywidualnych wymiarach.
