Szafa naścienna TwinLine-G I kl. izol. IP30 bez drzwi, TwinLine, TG505GB | 2CPX010230R9999 ABB

Alternatywny kod produktu: 2CPX010230R9999

Opis i Kluczowe Cechy

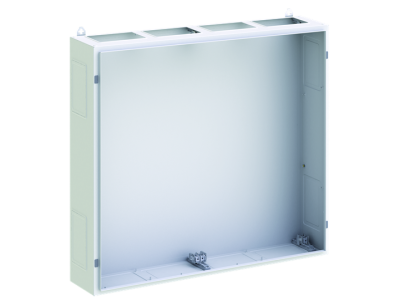

Szafa naścienna TwinLine-G TG505GB (symbol 2CPX010230R9999) to obudowa o klasie izolacji I i stopniu ochrony IP30, przeznaczona do zabudowy aparatury elektrycznej w pomieszczeniach suchych. Pusty korpus o wymiarach 500x500x210 mm wyposażony jest w perforacje boczne (2 na ściankę) oraz u góry i na dole, ułatwiające montaż systemowy. Stopień wytrzymałości mechanicznej IK08 (IK07 przy perforacjach) gwarantuje odporność na uderzenia i uszkodzenia mechaniczne.

• Klasa izolacji I: Ochrona przed porażeniem prądem dzięki uziemieniu – obowiązkowa w instalacjach o napięciu powyżej 50V AC.
• Stopień ochrony IP30: Ochrona przed wnikaniem ciał stałych i kurzu – optymalne dla suchych pomieszczeń wewnętrznych.
• Perforacje boczne i u góry/dole: Umożliwiają montaż systemowy w pionie i poziomie, integrację z innymi obudowami oraz prowadzenie przewodów.
• Stopień IK08 (IK07 przy perforacjach): Wysoka odporność na uderzenia mechaniczne – bezpieczeństwo instalacji nawet w trudnych warunkach.
• System CombiLine: Zachowuje stopień ochrony IP30 nawet w konfiguracjach bez drzwi, elastyczna zabudowa aparatury.

Zgodność z Normami

Szafa TwinLine-G TG505GB spełnia wymagania norm europejskich dotyczących obudów elektrycznych (m.in. PN-EN 62208). Posiada klasę izolacji I oraz stopień ochrony IP30, co potwierdza zgodność z dyrektywami Unii Europejskiej i oznaczenie CE.

Zastosowanie

Obudowa TwinLine-G służy do zabudowy aparatury elektrycznej, modułów sterowania, zabezpieczeń oraz innych urządzeń w suchych pomieszczeniach. Systemowa budowa i perforacje ułatwiają integrację z innymi elementami instalacji.

• Zabudowa rozdzielnic i szaf sterowniczych w pomieszczeniach technicznych.
• Miejsce montażu modułów automatyki przemysłowej i zabezpieczeń.
• Systemowa rozbudowa instalacji poprzez łączenie kilku szaf w pionie/poziomie (zestaw TZ609 dla I klasy izolacji).
• Przewody doprowadzane przez otwory u góry/dole z wykorzystaniem przepustów TZ.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Obudowę mocować do ściany za pomocą zestawu montażowego (w zestawie), zachowując pion i odpowiednią nośność podłoża. Perforacje boczne ułatwiają montaż dodatkowych elementów – po wybiciu otworów należy usunąć zadziory. Przewody wprowadzać przez otwory u góry/dole, stosując przepusty TZ dla utrzymania stopnia ochrony IP30. W przypadku konfiguracji bez drzwi zaleca się użycie systemu CombiLine dla zachowania szczelności.

FAQ

• Czy szafa TwinLine-G może być stosowana na zewnątrz? Nie, stopień ochrony IP30 i klasa izolacji I przeznaczone są wyłącznie do suchych pomieszczeń wewnętrznych.
• Jakie zestawy należy dokupić do rozbudowy systemu? Do łączenia szaf w pionie/poziomie (dla I klasy izolacji) wymagany jest zestaw TZ609. Przepusty TZ służą do wprowadzania przewodów przez perforacje.
• Czy szafa jest wyposażona w cokół? Nie, cokół jest elementem dodatkowym i należy go domówić oddzielnie.
