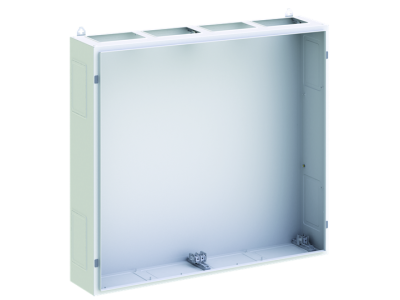

Szafa naścienna TwinLine-G I kl. izol. IP30 bez drzwi, TwinLine, TG404GB | 2CPX010224R9999 ABB

Alternatywny kod produktu: 2CPX010224R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-G TG404GB (symbol 2CPX010224R9999) o szerokości 400 mm i klasie izolacji I to pusta obudowa naścienna przeznaczona do montażu wewnątrz pomieszczeń. Wyposażona w perforacje boczne (2 na ściankę) oraz górną i dolną, co ułatwia wprowadzanie przewodów i tworzenie systemów wielosegmentowych poprzez zestawy łączące TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji). Stopień ochrony IP30 zachowany jest nawet w konfiguracjach bez drzwi dzięki systemowi CombiLine. W zestawie znajduje się komplet do montażu ściennego.

• Perforacje boczne i górne/dolne: Umożliwiają elastyczne wprowadzanie przewodów oraz tworzenie układów wielosegmentowych poprzez zestawy łączące (TZ609/TZ626).
• Klasa izolacji I: Zapewnia podstawową ochronę przeciwporażeniową w instalacjach o niskim ryzyku zwarcia.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Wytrzymałość mechaniczna IK08 (IK07 w okolicach perforacji): Odporność na uderzenia mechaniczne – trwała konstrukcja nawet w trudnych warunkach instalacyjnych.
• System CombiLine: Gwarantuje utrzymanie IP30 nawet w konfiguracjach bez drzwi, zachowując szczelność i bezpieczeństwo instalacji.

Zgodność z Normami

Szafa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zgodna z normami dotyczącymi stopnia ochrony IP, klasy izolacji oraz wytrzymałości mechanicznej IK. Przeznaczona do instalacji zgodnych z normami VDE i IEC.

Zastosowanie

Szafa naścienna TwinLine-G TG404GB to uniwersalne rozwiązanie do organizacji i zabezpieczenia aparatury elektrycznej oraz osprzętu w instalacjach wewnętrznych.

• Montaż aparatury modułowej (np. wyłączników, styczników, zabezpieczeń) w szafach sterowniczych.
• Organizacja okablowania w rozdzielnicach i panelach sterowania.
• Stosowanie w systemach CombiLine do budowy wielosegmentowych układów sterowania.
• Instalacje w pomieszczeniach suchych – biurach, warsztatach, pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szafę mocuje się do ściany za pomocą zestawu montażowego znajdującego się w zestawie. Perforacje boczne umożliwiają wprowadzanie przewodów – po wybiciu otworów należy zastosować odpowiednie przepusty (TZ609/TZ626) i dodatkowo je domknąć. Zachować minimalny odstęp instalacyjny wokół szafy dla prawidłowej wentylacji. W przypadku montażu systemu wielosegmentowego należy użyć zestawów łączących zgodnie z dokumentacją techniczną.

FAQ

• Czy szafa TwinLine-G TG404GB może być stosowana bez drzwi? Tak – dzięki systemowi CombiLine stopień ochrony IP30 jest zachowany nawet w konfiguracjach bez drzwi.
• Jakie są zalecane zestawy łączące do budowy układów wielosegmentowych? Do I klasy izolacji należy użyć TZ609, natomiast do II klasy izolacji – TZ626. Możliwe jest także zastosowanie przepustów TZ.
• Jaki jest stopień ochrony IP tej szafy? Szafa posiada stopień ochrony IP30, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm. Nie zapewnia ochrony przed wilgocią.
