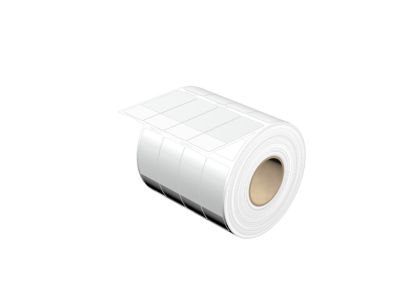

System oznaczania przewodów THM WO T 24.5/62 WS | 1003420000 Weidmuller

Opis i Kluczowe Cechy

System oznaczania przewodów o symbolu 1003420000 przeznaczony jest do trwałego i czytelnego znakowania przewodów elektrycznych. Wymiary oznacznika 24,5 x 62 mm zapewniają wystarczającą powierzchnię na opisy, a biały kolor (WS) gwarantuje dobrą widoczność nawet w słabo oświetlonych szafach rozdzielczych.

• Wymiary 24,5 x 62 mm: uniwersalny rozmiar pasujący do przewodów o średnicy do ok. 10 mm, umożliwiający czytelne naniesienie oznaczenia zgodnie z dokumentacją techniczną.
• Kolor biały (WS): kontrastowa powierzchnia ułatwia odczytanie oznaczeń wykonanych zarówno ręcznie, jak i za pomocą drukarek etykiet.
• System THM: dedykowany do współpracy z oznaczalnikami i narzędziami serii THM, co przyspiesza proces montażu i zapewnia powtarzalność oznaczeń.
• Bezpośrednie mocowanie na przewodzie: szybki montaż bez konieczności stosowania dodatkowych uchwytów – oznacznik zakłada się bezpośrednio na kabel.
• Odporność na warunki szafy rozdzielczej: wykonanie z termoplastycznego materiału odpornego na temperatury robocze występujące w typowych rozdzielnicach (szacowany zakres -40...+100°C – brak danych producenta, wartość typowa dla podobnych oznaczników).

Zgodność z Normami

System oznaczania przewodów został zaprojektowany zgodnie z przyjętymi standardami branżowymi dotyczącymi oznaczeń stosowanych w instalacjach elektrycznych. Posiada oznakowanie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Produkt przeznaczony do użytku w środowisku przemysłowym i budynkowym, zgodnie z ogólnymi zasadami identyfikacji przewodów według DIN VDE 0603 i podobnych wytycznych.

Zastosowanie

Oznaczniki przewodów stosowane są wszędzie tam, gdzie niezbędna jest jednoznaczna identyfikacja kabli i żył – od prostych rozdzielnic mieszkaniowych po zaawansowane szafy sterownicze w automatyce przemysłowej.

• Znakowanie przewodów w rozdzielnicach budynkowych i mieszkaniowych – ułatwia identyfikację obwodów w trakcie montażu i serwisu.
• Oznaczanie kabli w szafach sterowniczych i automatyce przemysłowej – niezbędne przy realizacji dokumentacji technicznej i szybkim rozwiązywaniu problemów.
• Identyfikacja przewodów w instalacjach fotowoltaicznych i pomp ciepła – czytelne oznaczenia skracają czas pracy instalatora podczas rozruchu i diagnostyki.
• Okablowanie w systemach BMS (Building Management System) – precyzyjne oznaczenia ułatwiają zarządzanie instalacją i wprowadzanie zmian w przyszłości.

Wskazówki Montażowe

Montaż systemu oznaczania przewodów powinien być wykonywany wyłącznie przez uprawniony personel z ważnymi kwalifikacjami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach, na których będą umieszczane oznaczniki. Oznacznik nasuwa się bezpośrednio na przewód – upewnij się, że średnica kabla nie przekracza nominalnej średnicy wewnętrznej oznacznika (typowa średnica otworu dla wymiarów 24,5×62 wynosi ok. 10 mm). Po zamocowaniu sprawdź, czy oznacznik nie przesuwa się wzdłuż przewodu. Przed drukowaniem lub ręcznym opisaniem upewnij się, że materiały używane do znakowania (rtv, atrament, taśma) są dedykowane do danego typu plastiku.

FAQ

• Czy oznacznik nadaje się do druku termotransferowego? Tak, powierzchnia oznacznika jest przystosowana do druku termotransferowego w standardowych drukarkach etykiet (np. Weidmüller PrintJet). Zalecamy przeprowadzenie próbnego wydruku przed rozpoczęciem seryjnego znakowania.
• Jaką średnicę przewodu mogę oznaczyć tym oznacznikiem? Oznacznik o wymiarach 24,5×62 mm jest przeznaczony dla przewodów o średnicy zewnętrznej nie większej niż ok. 10 mm (dla kabli o przekroju do 6 mm² w zależności od izolacji). Dla większych średnic należy wybrać oznacznik o innych wymiarach.
• Czy oznacznik jest odporny na działanie chemikaliów i olejów? Wykonany z termoplastycznego tworzywa sztucznego (typowo poliamid 66) jest odporny na rozcieńczone kwasy, alkalia i oleje mineralne. Nie zaleca się kontaktu z silnymi rozpuszczalnikami organicznymi (aceton, toluen). Dokładną odporność chemiczną dla konkretnych substancji należy sprawdzić w karcie katalogowej materiału.
