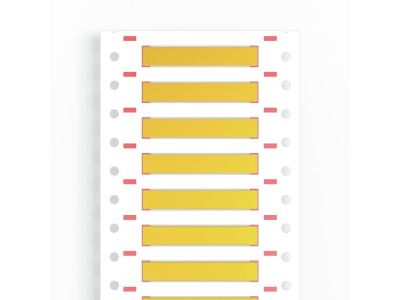

System oznaczania przewodów HSS-HF 3/16 2.8-4.2/50Y | 1961910000 Weidmuller

Opis i Kluczowe Cechy

System oznaczania przewodów HSS-HF 3/16 (symbol katalogowy 1961910000) to zestaw oznaczników przeznaczonych do trwałego i czytelnego opisania przewodów w instalacjach elektrycznych. Oznacznik o rozmiarze 3/16 cala (ok. 4,8 mm) jest przeznaczony dla przewodów o średnicy od 2,8 do 4,2 mm, co zapewnia pewne osadzenie i ochronę opisu. Opakowanie zawiera 50 sztuk (oznaczenie 50Y), co wystarcza do oznakowania wielu obwodów w standardowej rozdzielnicy.

• Zakres średnic przewodów 2,8–4,2 mm: pasuje do powszechnie stosowanych przewodów jedno- i wielożyłowych w instalacjach niskiego napięcia, gwarantując stabilne mocowanie bez ryzyka zsunięcia.
• Rozmiar otworu 3/16″ (ok. 4,8 mm): optymalnie dopasowany do przewodów o średnicy z podanego zakresu, ułatwia szybki montaż – wystarczy nasunąć oznacznik przed zaciśnięciem końcówki lub po jej założeniu.
• Opakowanie 50 sztuk (50Y): ekonomiczne opakowanie pozwala na od razu oznaczyć kilkadziesiąt obwodów, minimalizując ilość odpadów i przyspieszając pracę instalatora.
• Przeznaczenie do przewodów: system oznaczania zaprojektowano do pracy wewnątrz rozdzielnic, szaf sterowniczych i puszek – zapewnia trwałość opisów w normalnych warunkach eksploatacji.
• Brak konieczności stosowania dodatkowych narzędzi: oznaczniki nakłada się ręcznie, skracając czas montażu w porównaniu do metod wymagających druku lub klejenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących oznaczania przewodów i posiada certyfikat CE. Zapewnia czytelność i trwałość opisów zgodnie z dobrą praktyką inżynierską. W przypadku szczegółowych wymagań normatywnych zalecamy weryfikację w dokumentacji technicznej producenta.

Zastosowanie

System oznaczania przewodów HSS-HF 3/16 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest jednoznaczna identyfikacja obwodów elektrycznych – od rozdzielnic głównych po szafy sterownicze w automatyce przemysłowej.

• Oznaczanie przewodów w rozdzielnicach mieszkaniowych i biurowych – ułatwia lokalizację obwodu podczas serwisu i rozbudowy instalacji.
• Identyfikacja przewodów w szafach sterowniczych i rozdzielnicach przemysłowych – wspomaga szybkie diagnozowanie usterek i bezpieczną wymianę elementów.
• Oznaczanie przewodów w systemach automatyki budynkowej (np. sterowanie oświetleniem, ogrzewaniem) – porządkuje okablowanie i skraca czas uruchomienia.
• Znakowanie przewodów w instalacjach tymczasowych i serwisowych – ułatwia późniejszy demontaż i ponowne wykorzystanie.

Wskazówki Montażowe

Prace nad instalacją elektryczną oraz zakładanie oznaczników powinny być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Oznacznik nasuwaj na przewód przed zaciśnięciem końcówki lub po jej założeniu – w zależności od konstrukcji końcówki i możliwości włożenia przewodu. Upewnij się, że oznacznik jest osadzony stabilnie i nie przesuwa się swobodnie. Nie używaj oznaczników na przewodach o średnicy poza podanym zakresem (2,8–4,2 mm) – może to prowadzić do wypadnięcia lub uszkodzenia opisu. Przekroje przewodów dobieraj zgodnie z projektem instalacji oraz obowiązującymi normami.

FAQ

• Jaki zakres średnic przewodów obsługuje oznacznik? Oznacznik jest przeznaczony do przewodów o średnicy od 2,8 do 4,2 mm. Nie należy stosować go na przewodach cieńszych ani grubszych – grozi to utratą stabilności lub niemożliwością założenia.
• Czy oznacznik jest odporny na podwyższoną temperaturę? W dostępnych danych nie podano temperatury pracy. Zalecamy stosowanie w normalnych warunkach środowiskowych wewnątrz rozdzielnic, gdzie temperatura nie przekracza typowych wartości dopuszczalnych dla aparatury (do ok. 70°C). W przypadku ekstremalnych warunków należy sprawdzić kartę katalogową producenta.
• Jak prawidłowo zamontować oznacznik na przewodzie? Oznacznik nakłada się ręcznie, nasuwając go na przewód przed zaciśnięciem końcówki kablowej lub po założeniu końcówki (jeśli konstrukcja końcówki na to pozwala). Wcisnąć do oporu – otwór o średnicy 3/16″ jest dopasowany do grubości przewodu, co zapewnia pewne osadzenie. Montaż wykonywać przy odłączonym napięciu.
