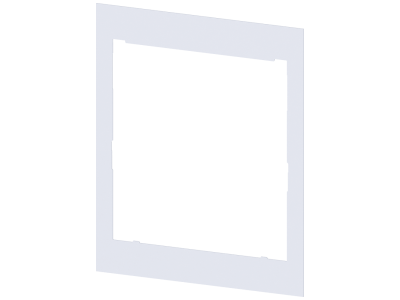

Osłona systemowa 375 x 290mm, do wielkości NH3, wyposażenie | 3NP1963-1DA00 Siemens

Alternatywny kod produktu: 3NP19631DA00

Opis i Kluczowe Cechy

Osłona systemowa Siemens o symbolu 3NP1963-1DA00 o wymiarach 375 x 290 mm jest akcesorium przeznaczonym do bezpiecznikowych rozłączników izolacyjnych serii 3NP wielkości NH3. Jej konstrukcja wspiera ochronę personelu przed przypadkowym kontaktem z częściami przewodzącymi prąd i umożliwia szybką wizualną kontrolę stanu bezpieczników przez duże okienka kontrolne. Kompatybilność z systemem szyn zbiorczych i elastyczne opcje montażu czynią ją praktycznym elementem wyposażenia rozdzielnic przemysłowych.

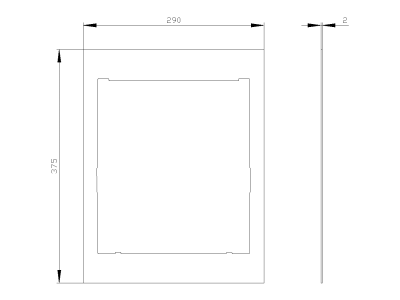

• Wymiary 375 x 290 mm: idealne dopasowanie do wielkości NH3 i rozłączników bezpiecznikowych 3NP – gwarancja kompatybilności i szczelności zabudowy.
• Dedykowane akcesorium do serii 3NP: pełna integracja z rozłącznikami Siemens – łatwy montaż i niezawodne działanie w systemie.
• Okienka kontrolne: umożliwiają szybkie sprawdzenie stanu bezpieczników bez demontażu osłony – oszczędność czasu podczas przeglądów i konserwacji.
• Ochrona przed dotykiem (reach-round): zapobiega przypadkowemu dotknięciu części przewodzących podczas montażu i eksploatacji – zwiększone bezpieczeństwo personelu.
• Modułowa budowa: możliwość mocowania na dnie, szynie montażowej TH35 oraz w systemie szyn zbiorczych 8US – elastyczność w projektowaniu rozdzielnic.

Zgodność z Normami

Osłona systemowa jako element wyposażenia rozłączników izolacyjnych bezpiecznikowych 3NP wspiera spełnienie wymogów europejskich norm bezpieczeństwa w zakresie ochrony przed dotykiem i niezawodności. Produkt posiada oznaczenie CE. Dokładne numery norm należy sprawdzić w dokumentacji technicznej kompletnego rozłącznika.

Zastosowanie

Osłona systemowa 3NP1963-1DA00 jest przeznaczona do stosowania w rozdzielnicach przemysłowych i infrastrukturalnych wyposażonych w bezpiecznikowe rozłączniki izolacyjne 3NP. Uzupełnia system zabezpieczeń przed przeciążeniem i zwarciem, zwiększając bezpieczeństwo i funkcjonalność instalacji.

• Ochrona personelu podczas montażu i eksploatacji rozłączników w szafach sterowniczych i rozdzielnicach głównych.
• Ułatwienie wizualnej kontroli bezpieczników w instalacjach przemysłowych, gdzie kluczowa jest szybka diagnostyka.
• Zabudowa w systemach szyn zbiorczych Siemens 8US oraz na szynie montażowej TH35 w rozdzielnicach modułowych.
• Modernizacja istniejących rozdzielnic poprzez dodanie osłony zwiększającej stopień ochrony personelu i ułatwiającej obsługę.

Wskazówki Montażowe

Montaż osłony systemowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Osłonę mocować zgodnie z dokumentacją producenta, zachowując zalecane momenty dokręcania. Przekrój przewodów dopasować do prądu znamionowego rozłącznika. Prace prowadzić przy wyłączonym i odłączonym zasilaniu.

FAQ

• Czy osłona pasuje do innych rozłączników niż Siemens 3NP? Osłona systemowa 3NP1963-1DA00 jest dedykowana do rozłączników izolacyjnych bezpiecznikowych Siemens serii 3NP w wielkości NH3. Kompatybilność z produktami innych producentów nie jest gwarantowana.
• Jaki stopień ochrony IP zapewnia osłona? Producent nie podaje indywidualnego stopnia IP dla samej osłony. W połączeniu z rozłącznikiem 3NP system może osiągać stopień ochrony do IP40, w zależności od konfiguracji i sposobu montażu.
• Czy osłona wymaga dodatkowego uszczelnienia w trudnych warunkach? W standardowych zastosowaniach wewnątrz rozdzielnic, przy montażu zgodnym z instrukcją, nie są wymagane dodatkowe uszczelnienia. W przypadku instalacji w środowisku o podwyższonej wilgotności lub zapyleniu należy skonsultować się z producentem.
