Osłona systemowa 375 x 245mm, do wielkości NH2, wyposażenie | 3NP1953-1DA00 Siemens

Alternatywny kod produktu: 3NP19531DA00

Opis i Kluczowe Cechy

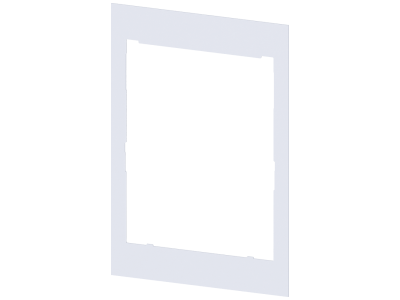

Osłona systemowa Siemens 3NP1953-1DA00 o wymiarach 375 x 245 mm to dedykowane akcesorium do bezpiecznikowych rozłączników izolacyjnych serii Sentron 3NP1 w wielkości NH2. Stanowi integralny element ochrony personelu przed przypadkowym dotknięciem części przewodzących, a duże okienka kontrolne pozwalają na szybką ocenę stanu bezpieczników bez demontażu osłony.

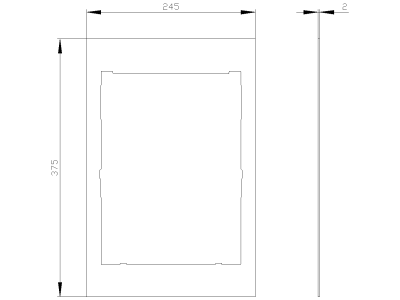

• Wymiary 375 x 245 mm: precyzyjnie dopasowana do wielkości NH2, co gwarantuje szczelne osłonięcie rozłącznika i zachowanie ciągłości ochrony przed dotykiem.
• Duże okienka kontrolne: umożliwiają natychmiastową wizualną inspekcję zainstalowanych wkładek bezpiecznikowych bez potrzeby otwierania osłony, skracając czas przeglądów.
• Ochrona przed dotykiem (reach-round / touch-proof): konstrukcja zapobiega kontaktowi użytkownika z elementami przewodzącymi prąd podczas montażu i eksploatacji, nawet przy dostępie od tyłu systemu szyn zbiorczych.
• Akcesorium systemu Siemens 3NP1: w pełni kompatybilne z rozłącznikami izolacyjnymi bezpiecznikowymi do 630 A, co zapewnia jednolity standard ochrony i łatwą rozbudowę instalacji.
• Wsparcie dla modułowej budowy: osłona stanowi element elastycznego systemu, umożliwiającego szybką przebudowę wyjścia kabli (góra/dół) oraz montaż w różnych konfiguracjach (dno, szyna montażowa, system szyn zbiorczych 8US).

Zgodność z Normami

Osłona systemowa 3NP1953-1DA00 jest akcesorium zaprojektowanym do współpracy z bezpiecznikowymi rozłącznikami izolacyjnymi Siemens 3NP1, które spełniają wymagania obowiązujących norm międzynarodowych i europejskich. Produkt posiada oznaczenie CE i jest przeznaczony do montażu w instalacjach niskiego napięcia zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Osłona systemowa 3NP1953-1DA00 jest przeznaczona do stosowania w rozdzielnicach i szafach sterowniczych, gdzie wymagana jest dodatkowa ochrona przed dotykiem oraz szybki dostęp wzrokowy do bezpieczników. Idealnie sprawdza się w:

• Instalacjach przemysłowych z rozłącznikami bezpiecznikowymi Siemens 3NP1 wielkości NH2 – chroni personel i ułatwia przeglądy.
• Systemach szyn zbiorczych 8US – osłona zapewnia szczelne zamknięcie dostępu do części aktywnych od strony tylnej.
• Rozdzielnicach głównych i podrozdzielniach – jako element uzupełniający ochronę przed przypadkowym dotknięciem przy jednoczesnym zachowaniu widoczności wkładek.
• Modernizacjach istniejących instalacji – szybka wymiana lub dołożenie osłony do już zainstalowanego rozłącznika 3NP1.

Wskazówki Montażowe

Montaż osłony systemowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Osłonę mocuje się do rozłącznika izolacyjnego 3NP1 zgodnie z dokumentacją producenta – nie wymaga dodatkowych narzędzi. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków muszą być zgodne z parametrami rozłącznika (określonymi w jego karcie katalogowej). Należy upewnić się, że osłona jest prawidłowo zablokowana i nie ma ryzyka jej przypadkowego zdjęcia podczas pracy urządzenia.

FAQ

• Czy osłona systemowa 3NP1953-1DA00 jest wyposażona w okienko kontrolne? Tak, osłona posiada duże przezroczyste okienko umożliwiające wzrokową kontrolę stanu bezpieczników bez konieczności jej demontażu.
• Jaki stopień ochrony (IP) zapewnia osłona? Stopień ochrony całego rozłącznika z zamontowaną osłoną zależy od konfiguracji systemu 3NP1 – osłona współpracuje z rozłącznikami, które standardowo oferują ochronę do IP40. Samodzielnie nie zwiększa stopnia IP, ale zapewnia skuteczną barierę przed dotykiem.
• Czy osłonę można montować na szynie TH35? Osłona jest przeznaczona do montażu na bezpiecznikowym rozłączniku izolacyjnym 3NP1, który może być mocowany na szynie montażowej (TH35) lub na dnie obudowy. Mocowanie odbywa się zgodnie z instrukcją rozłącznika.
