Sygnalizator świetlny LED 0,2/1W biały, 2 moduły, Mosaic | 078520 Legrand

Opis i Kluczowe Cechy

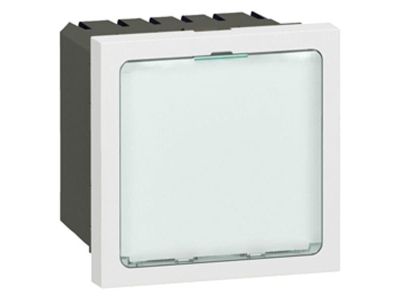

Sygnalizator świetlny LED Legrand Mosaic (symbol 078520) to modułowe urządzenie sygnalizacyjne przeznaczone do montażu w rozdzielnicach na szynie DIN. Zasilany napięciem 230 V~, oferuje dwa zakresy mocy do wyboru (0,2 W lub 1 W), co pozwala dopasować intensywność świecenia do potrzeb instalacji. Biały kolor diody LED zapewnia czytelną sygnalizację stanu pracy obwodu. Urządzenie zajmuje 2 moduły (36 mm), co oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 230 V~: Gotowy do podłączenia bezpośrednio do instalacji oświetleniowej lub sterującej – brak konieczności stosowania dodatkowego zasilacza.
• Dwa zakresy mocy (0,2 W / 1 W): Umożliwia wybór między energooszczędną sygnalizacją a wyraźnym, intensywnym światłem – idealne do różnorodnych warunków oświetleniowych.
• Kolor światła biały: Neutralna barwa zapewnia dobrą widoczność i nie powoduje mylenia z innymi sygnalizacjami (np. czerwony – alarm).
• Szerokość 2 modułów (36 mm): Kompaktowa obudowa pozwala na gęste zagospodarowanie szyny DIN w rozdzielnicy.
• Okienko na etykietę: Umożliwia umieszczenie własnych oznaczeń (np. nazwy obwodu) – etykiety można wydrukować z wzorów dostępnych w e-katalogu Legrand.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do montażu w rozdzielnicach zgodnych z standardem DIN. Szczegółowe dane dotyczące zgodności z konkretnymi normami (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Sygnalizator LED Legrand Mosaic znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna wizualna informacja o stanie pracy urządzenia lub obwodu. Dzięki wyborowi mocy i bogatej palecie barw (w innych wariantach) sprawdza się zarówno w prostych instalacjach, jak i rozbudowanych systemach automatyki.

• Sygnalizacja załączenia lub wyłączenia obwodu w rozdzielnicach głównych i podrozdzielnicach.
• Wskazanie stanu pracy styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Oznaczanie zasilania poszczególnych sekcji instalacji w budynkach użyteczności publicznej.
• Element systemu sygnalizacji w automatyce budynkowej – np. informacja o zadziałaniu czujnika lub stanie siłownika.

Wskazówki Montażowe

Montaż i podłączenie sygnalizatora może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów podłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając wartość prądu w obwodzie (maksymalny prąd nie jest określony przez producenta – należy kierować się mocą i napięciem). Przy podłączaniu przewodów zwróć uwagę na prawidłowe osadzenie końcówek w zaciskach. Zalecany moment dokręcania oraz szczegółowe instrukcje znajdują się w dokumentacji załączonej do produktu.

FAQ

• Czy sygnalizator ma wbudowany LED czy wymaga osobnej żarówki? Sygnalizator zbudowany jest z diod LED – nie wymaga wymiany źródła światła. Kolor diody to biały, dostępne są także inne warianty kolorystyczne w serii Mosaic.
• Jak wybrać zakres mocy – 0,2 W czy 1 W? Produkt posiada dwa zakresy mocy dostępne do wyboru podczas montażu lub poprzez przełącznik (szczegóły w instrukcji). Tryb 0,2 W zapewnia oszczędność energii i delikatne światło, tryb 1 W daje wyraźniejszą sygnalizację – wybór zależy od warunków otoczenia i wymaganej widoczności.
• Jaki jest stopień ochrony sygnalizatora? Producent nie podaje konkretnego stopnia IP dla samego mechanizmu. Standardowo aparatura modułowa montowana w suchych pomieszczeniach wewnątrz rozdzielnic pracuje w warunkach IP20. W przypadku montażu w miejscach narażonych na wilgoć lub zapylenie należy zastosować odpowiednią obudowę zewnętrzną.
