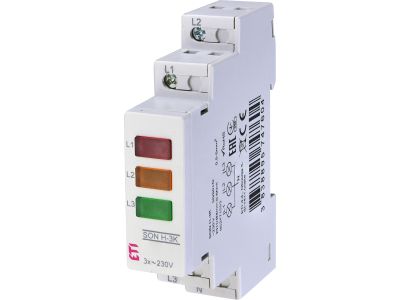

Sygnalizator obecności napięcia 3-kolorowy SON H-3K | 002471553 Eti

Opis i Kluczowe Cechy

Sygnalizator obecności napięcia SON H-3K marki ETI to zaawansowane urządzenie modułowe zaprojektowane do wizualnej kontroli stanu zasilania w instalacjach elektrycznych. Wyposażony w trzy diody LED o różnych kolorach, pozwala na błyskawiczną identyfikację obecności napięcia w poszczególnych fazach lub obwodach, co znacząco podnosi poziom bezpieczeństwa obsługi rozdzielnic. Dzięki zastosowaniu technologii LED, urządzenie charakteryzuje się wyjątkowo niskim poborem mocy oraz długą żywotnością, co eliminuje konieczność częstych prac konserwacyjnych.

• Trójkolorowa sygnalizacja: Zastosowanie trzech różnych kolorów diod umożliwia intuicyjne rozróżnienie monitorowanych sekcji.
• Kompaktowa obudowa: Standardowa szerokość modułowa pozwala na łatwą integrację w każdej nowoczesnej rozdzielnicy.
• Wysoka niezawodność: Produkt renomowanego producenta ETI, gwarantujący stabilną pracę w wymagających warunkach przemysłowych.
• Energooszczędność: Minimalne straty mocy dzięki wydajnym elementom świetlnym LED.

Zgodność z Normami

Sygnalizator SON H-3K został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnia wymagania dyrektyw bezpieczeństwa oraz kompatybilności elektromagnetycznej, co potwierdza znak CE. Urządzenie przeszło testy wytrzymałości izolacji oraz odporności na przepięcia, co czyni je bezpiecznym komponentem profesjonalnych systemów elektroenergetycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i oddziałowych: Do wizualizacji obecności napięcia przed i za głównym rozłącznikiem.
• Układach automatyki: Jako wskaźnik stanu pracy poszczególnych sekcji zasilających.
• Szafach sterowniczych: Ułatwiając serwisantom szybką diagnostykę bez konieczności użycia mierników w pierwszej fazie kontroli.
• Systemach zasilania gwarantowanego: Do monitorowania przełączania źródeł zasilania.

Wskazówki Montażowe

Montaż sygnalizatora SON H-3K powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do zacisków urządzenia, co gwarantuje stabilność mechaniczną połączenia.
• Pozycję montażową: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnej widoczności diod LED.
• Bezpieczeństwo: Wszelkie prace instalacyjne muszą być wykonywane przy całkowicie odłączonym napięciu zasilania.

FAQ

1. Czy diody LED w sygnalizatorze SON H-3K są wymienne?
Nie, diody LED są zintegrowane z układem elektronicznym urządzenia, co zapewnia ich maksymalną trwałość i odporność na wstrząsy. W przypadku awarii należy wymienić cały moduł.

2. Czy urządzenie wymaga dodatkowego zabezpieczenia?
Zaleca się, aby obwód sygnalizatora był zabezpieczony odpowiednim wyłącznikiem nadprądowym lub bezpiecznikiem topikowym o niskim prądzie znamionowym, zgodnie ze schematem instalacji.

3. Czy sygnalizator może pracować w sieciach prądu stałego?
Sygnalizator SON H-3K jest dedykowany do pracy w standardowych sieciach prądu przemiennego (AC). Przed podłączeniem należy zawsze zweryfikować parametry napięcia znamionowego podane na obudowie produktu.
