Switch zarządzalny SCALANCE XB205-3 | 6GK5205-3BD00-2AB2 Siemens

Alternatywny kod produktu: 6GK52053BD002AB2

Opis i Kluczowe Cechy

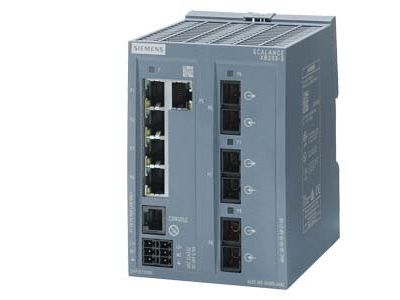

Przełącznik zarządalny SCALANCE XB205-3 (symbol 6GK5205-3BD00-2AB2) to zarządzalny switch warstwy 2 dla sieci przemysłowych Ethernet. Wyposażony w 5 portów RJ45 10/100 Mbit/s oraz 3 porty światłowodowe Multi Mode ze złączem SC, zapewnia elastyczne łączenie urządzeń w sieci PROFINET oraz innych sieciach przemysłowych. Dzięki redundantnemu zasilaniu i wbudowanym diodom diagnostycznym gwarantuje niezawodną pracę w zakresie temperatur 0 °C do +60 °C. Montaż na szynie DIN umożliwia szybką instalację w szafie sterowniczej.

• 5x port RJ45 10/100 Mbit/s: umożliwia podłączenie do pięciu urządzeń Ethernet (sterowników PLC, paneli operatorskich, czujników) z prędkością 10/100 Mb/s z automatyczną negocjacją – idealne do sieci PROFINET.
• 3x port światłowodowy MM SC: zapewnia komunikację na dłuższych dystansach (do 2 km przy włóknie wielomodowym) z odpornością na zakłócenia elektromagnetyczne, co zwiększa niezawodność w środowisku przemysłowym.
• Redundantne zasilanie: dwa niezależne wejścia zasilania (w tym opcjonalnie PoE?) pozwalają utrzymać pracę przełącznika w przypadku awarii jednego z obwodów – podnosi dostępność sieci.
• Zakres temperatur pracy 0 °C do +60 °C: przystosowany do stosowania w nieklimatyzowanych halach produkcyjnych i szafach sterowniczych bez ryzyka przegrzania lub awarii.
• Diody diagnostyczne LED: sygnalizują stan zasilania, aktywności portów i ewentualne błędy, co ułatwia szybką lokalizację problemów w sieci.

Zgodność z Normami

Przełącznik posiada certyfikat zgodności z normą IEC 62443-4-2 dotyczącą bezpieczeństwa systemów automatyki i sterowania. Spełnia także wymagania standardów przemysłowych dla urządzeń montowanych na szynie DIN oraz posiada oznaczenie CE. Produkt jest przeznaczony do stosowania w sieciach PROFINET (domyślnie skonfigurowany).

Zastosowanie

SCALANCE XB205-3 sprawdza się w każdej nowoczesnej instalacji automatyki przemysłowej, gdzie wymagana jest zarządzalna sieć Ethernet o wysokiej niezawodności i bezpieczeństwie.

• Budowa sieci PROFINET w układach sterowania maszyn – łączenie sterowników PLC, napędów i czujników.
• Łączenie szaf sterowniczych za pomocą łączy światłowodowych w celu eliminacji zakłóceń EM i zwiększenia odległości.
• Zastosowanie w systemach SCADA oraz zdalnym monitoringu procesów produkcyjnych – zarządzanie ruchem i priorytetyzacja danych.
• Integracja z istniejącą infrastrukturą IT/OT w zakładzie – zarządzanie VLAN, SNMP, redundancja (MRP) dzięki funkcjom warstwy 2.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) w szafie sterowniczej. Przed podłączeniem zasilania należy bezwzględnie odłączyć napięcie. Przewody zasilające należy dobrać do prądu znamionowego (szczegóły w dokumentacji technicznej) oraz zabezpieczyć odpowiednim bezpiecznikiem. Zaciski dokręcać momentem zgodnym z instrukcją producenta. Światłowody należy chronić przed nadmiernym zagięciem.

FAQ

• Czy przełącznik ma diody LED informujące o stanie portów? Tak, na panelu przednim znajdują się diody diagnostyczne LED sygnalizujące zasilanie, aktywność linku i prędkość transmisji dla każdego portu. Dzięki temu można szybko zweryfikować poprawność połączeń.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia IP. Przełącznik jest przeznaczony do montażu w suchym otoczeniu wewnątrz szafy sterowniczej (standardowo IP20 dla aparatury w rozdzielnicy).
• Czy przełącznik obsługuje protokół PROFINET lub inne protokoły automatyki? Tak, urządzenie domyślnie skonfigurowane jest dla PROFINET (zgodne z IEC 61158). Obsługuje również podstawowe protokoły warstwy 2 (VLAN, STP/RSTP, MRP) oraz zarządzanie przez SNMP.
