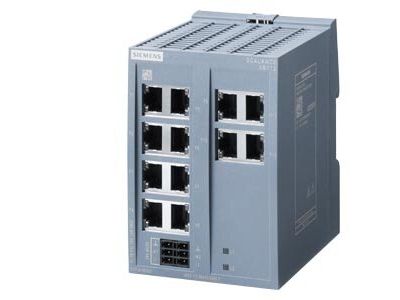

Switch SCALANCE XB112 | 6GK5112-0BA00-2AB2 Siemens

Alternatywny kod produktu: 6GK51120BA002AB2

Opis i Kluczowe Cechy

Przełącznik SCALANCE XB112 (symbol 6GK5112-0BA00-2AB2) to niezarządzalny switch przemysłowy (Industrial Ethernet) firmy Siemens, wyposażony w 12 portów RJ45 o prędkości 10/100 Mbit/s. Urządzenie przeznaczone jest do budowy rozproszonych topologii gwiazdy i linii w sieciach automatyki. Szerokość montażowa i wysokość modułu odpowiadają standardowi instalacji w szafach sterowniczych, a stopień ochrony IP20 umożliwia stosowanie w suchych pomieszczeniach technicznych. Dzięki redundantnemu zasilaniu 24 V AC/DC oraz diagnostyce LED zapewnia nieprzerwaną pracę i szybką identyfikację stanu sieci.

• 12 portów RJ45 10/100 Mbit/s: Umożliwiają podłączenie wielu urządzeń końcowych (sterowników PLC, paneli operatorskich, czujników) bez konieczności stosowania dodatkowych koncentratorów, co upraszcza okablowanie i obniża koszty.
• Redundantne zasilanie 24 V AC/DC: Zapewnia ciągłość pracy przełącznika nawet w przypadku awarii jednego toru zasilania – kluczowe dla krytycznych procesów produkcyjnych.
• Diagnostyka LED na panelu czołowym: Ułatwia szybkie lokalizowanie usterek (status połączenia, aktywność portu, zasilanie) bez użycia narzędzi.
• Stopień ochrony IP20 i konstrukcja przemysłowa: Gwarantują niezawodną pracę w typowych warunkach szaf sterowniczych (brak wilgoci, zapylenie ograniczone) oraz odporność na drgania.
• Obsługa topologii gwiazdy i linii: Pozwala elastycznie dopasować architekturę sieci do istniejącej infrastruktury – idealne rozwiązanie dla małych i średnich segmentów sieci.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania, co potwierdza certyfikat CE. Przeznaczone jest do pracy w sieciach przemysłowych zgodnych ze standardami Ethernet (IEEE 802.3). Dokumentacja techniczna dostępna w formie pliku do pobrania.

Zastosowanie

SCALANCE XB112 jest dedykowany do niezarządzalnych sieci Ethernet w automatyce budynkowej i przemysłowej. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna komunikacja bez nadmiarowych funkcji konfiguracyjnych.

• Podłączenie sterowników PLC i paneli HMI w rozproszonych liniach produkcyjnych – 12 portów umożliwia bezpośrednie łączenie urządzeń w topologii gwiazdy.
• Rozbudowa sieci w istniejących szafach sterowniczych – niewielkie wymiary i montaż na szynie TH35 (zgodnie z akcesoriami) ułatwiają integrację z istniejącą aparaturą.
• Tworzenie segmentów sieci w aplikacjach transportowych (taśmociągi, sortownie) – topologia liniowa pozwala na ekonomiczne łączenie kolejnych węzłów.
• Sieci monitoringu wizyjnego (kamery IP) – przełącznik obsługuje ruch danych z wielu kamer o niskiej/przeciętnej rozdzielczości.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV) i znajomość instalacji przemysłowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (standard DIN) w szafie sterowniczej. Przewody zasilające należy podłączyć zgodnie z dokumentacją producenta (zaciski śrubowe). Moment dokręcania oraz przekrój przewodów (zalecany min. 0,5 mm² do 2,5 mm²) dobierz według specyfikacji technicznej – niewłaściwe dokręcenie może spowodować przegrzanie połączeń.

FAQ

• Czy przełącznik posiada podświetlane porty lub diody POWER? Tak, panel czołowy wyposażony jest w diody diagnostyczne LED sygnalizujące obecność zasilania (PWR) oraz stan każdego portu (Link/Activity). Diody działają niezależnie od temperatury i czasu pracy.
• Jaki jest stopień ochrony urządzenia? IP20 – odpowiedni do suchych pomieszczeń technicznych, szaf sterowniczych i rozdzielnic bez narażenia na wilgoć. Nie zaleca się stosowania w strefach zapylonych ani na zewnątrz budynków.
• Czy przełącznik jest zarządzalny? Czy mogę konfigurować VLAN-y? Nie – model XB112 jest w pełni niezarządzalny (unmanaged). Działa jak standardowy koncentrator, nie oferuje konfiguracji przez przeglądarkę ani protokołów zarządzania. Do zaawansowanych sieci z VLAN-ami należy wybrać model zarządzalny (np. SCALANCE XC).
