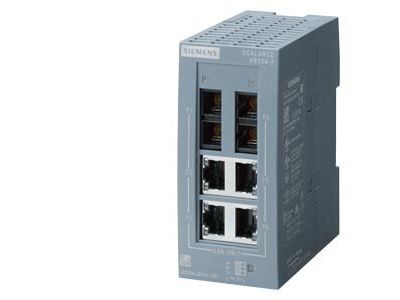

Switch SCALANCE XB004-2 | 6GK5004-2BD00-1AB2 Siemens

Alternatywny kod produktu: 6GK50042BD001AB2

Opis i Kluczowe Cechy

Switch SCALANCE XB004-2 (Siemens, symbol 6GK5004-2BD00-1AB2) to niezarządzalny przełącznik Ethernet przemysłowy przeznaczony do budowy małych topologii gwiazdy i linii. Urządzenie wyposażono w 4 porty miedziane 10/100 Mbit/s z gniazdami RJ45 oraz 2 porty światłowodowe multimode 100 Mbit/s ze złączami SC, co umożliwia elastyczne łączenie urządzeń w sieci przemysłowej. Zasilanie napięciem 24 V DC oraz kompaktowa obudowa IP20 gwarantują niezawodną pracę w szafach sterowniczych.

• 4 porty RJ45 10/100 Mbit/s: Umożliwiają podłączenie czujników, sterowników PLC i innych urządzeń Ethernet bez konieczności konfiguracji.
• 2 porty światłowodowe SC multimode: Zapewniają transmisję na większe odległości (do 2 km) z odpornością na zakłócenia elektromagnetyczne.
• Zasilanie 24 V DC: Niskonapięciowe zasilanie zwiększa bezpieczeństwo personelu i upraszcza integrację w systemach automatyki.
• Diagnostyka LED: Diody sygnalizują stan zasilania oraz aktywność na poszczególnych portach, przyspieszając lokalizację usterek.
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy powyżej 12 mm, odpowiedni do montażu w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przełącznik został zaprojektowany zgodnie z normami obowiązującymi dla urządzeń przemysłowych, co gwarantuje niezawodność w środowisku produkcyjnym.

Zastosowanie

SCALANCE XB004-2 sprawdza się w aplikacjach wymagających niezawodnej i prostej sieci Ethernet w trudnych warunkach przemysłowych. Jest gotowy do pracy bezpośrednio po podłączeniu zasilania i kabli.

• Budowa małych sieci w szafach sterowniczych – topologia gwiazdy lub linii.
• Łączenie sterowników PLC, paneli operatorskich i czujników w systemach automatyki maszynowej.
• Transmisja danych w systemach SCADA oraz zdalne monitorowanie urządzeń na hali produkcyjnej.
• Sieci światłowodowe w halach o silnych zakłóceniach elektromagnetycznych – porty SC zapewniają izolację galwaniczną.

Wskazówki Montażowe

Montaż oraz podłączenie przełącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie zasilania 24 V DC. Przewody zasilające oraz kable sieciowe należy podłączać zgodnie z instrukcją producenta dostępną w formie pliku do pobrania. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia prądowego (szczegółowe dane w dokumentacji technicznej).

FAQ

• Czy przełącznik wymaga konfiguracji? Nie, jest to urządzenie niezarządzalne (unmanaged) – działa automatycznie po podłączeniu zasilania i kabli. Wszystkie porty są gotowe do pracy w trybie plug & play.
• Jaki jest stopień ochrony obudowy? IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych lub rozdzielnic.
• Czy porty światłowodowe obsługują jednomodowe włókna? Nie, porty SC są przystosowane wyłącznie do światłowodów wielomodowych (multimode) 100 Mbit/s. Zastosowanie niewłaściwego typu włókna uniemożliwi transmisję.
