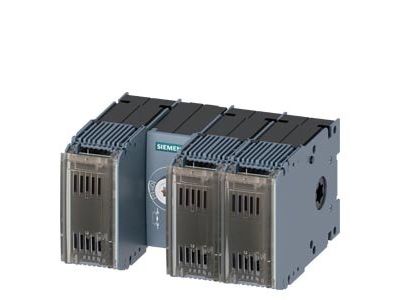

Rozłącznik izolacyjny z bezpiecznikiem 125A wielk. 2 3-bieg. do bezp.NH wielk. 000 i 00 nap. przed. | 3KF2312-0MR11-8AA1 Siemens

Opis i Kluczowe Cechy

Rozłącznik izolacyjny z bezpiecznikiem 125A (wielkość 2, 3-bieg.) z napędem przednim to kluczowy element instalacji elektrycznych wymagających separacji obwodów. Przeznaczony do montażu z bezpiecznikami NH wielkości 000 i 00, wyposażony w przyłącze płaskie po stronie tylnej. Zaprojektowany do współpracy z modułem SIVACON, gwarantuje niezawodną izolację i ochronę przed zwarciem.

• Prąd znamionowy 125A: Zapewnia bezawaryjną pracę w obwodach o średnim i wysokim poborze mocy, np. w rozdzielnicach przemysłowych lub budynkach biurowych.
• Wielkość 2, 3-bieg.: Umożliwia izolację wszystkich trzech faz obwodu, co jest wymagane w układach trójfazowych.
• Napęd przedni: Ułatwia obsługę i resetowanie rozłącznika bez konieczności demontażu osłon, oszczędzając czas podczas konserwacji.
• Przyłącze płaskie po stronie tylnej: Umożliwia szybki i bezbłędny montaż w szafach rozdzielczych, kompatybilny z szynami montażowymi i modułami SIVACON.
• Bezpieczeństwo izolacji: Spełnia wymagania izolacyjności w stanie rozłączonym, minimalizując ryzyko przypadkowego zwarcia podczas prac serwisowych.

Zgodność z Normami

Rozłącznik spełnia wymagania normy PN-EN 60947-3 dotyczącej łączników niskonapięciowych oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik izolacyjny z bezpiecznikiem 125A znajduje zastosowanie w instalacjach wymagających pewnej i szybkiej izolacji obwodów, szczególnie tam, gdzie konieczna jest separacja faz w układach trójfazowych.

• Rozdzielnice przemysłowe i budynkowe – do izolacji głównych obwodów zasilających.
• Instalacje wymagające regularnej konserwacji – np. w halach produkcyjnych z maszynami o wysokim poborze prądu.
• Pomieszczenia techniczne zasilane układami trójfazowymi (np. serwerownie, centrale wentylacyjne).
• Układy zabezpieczeń zwarciowych w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN lub w dedykowanym module (np. SIVACON), stosując odpowiednie przyłącza płaskie. Napęd przedni musi być łatwo dostępny dla operatora. Po montażu należy przeprowadzić testy izolacyjności i funkcjonalności zgodnie z instrukcją producenta.

FAQ

• Czy rozłącznik można stosować z bezpiecznikami innych producentów? Tak, zaprojektowany jest do współpracy z bezpiecznikami NH wielkości 000 i 00, niezależnie od marki.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma rozłącznik? Parametr ten nie został określony w dostępnych danych. Zaleca się sprawdzenie dokumentacji technicznej lub karty katalogowej produktu.
• Czy rozłącznik posiada blokadę mechaniczną w stanie rozłączonym? Nie – blokada nie została określona w danych produktu. W przypadku konieczności zabezpieczenia przed przypadkowym załączeniem zaleca się stosowanie dodatkowych blokad zewnętrznych.
