Rozłącznik izolacyjny z bezpiecznikiem 63A wielk.1, 3-bieg. do bezp. NH wielk. 000 i 00 nap. przed. | 3KF1306-0MR11-8AA1 Siemens

Opis i Kluczowe Cechy

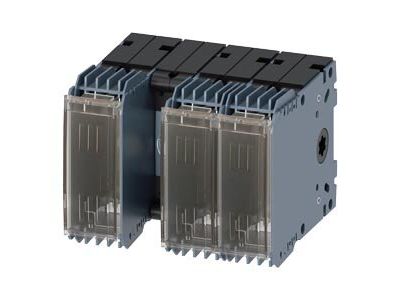

Rozłącznik izolacyjny z bezpiecznikiem 63A (symbol 3KF1306-0MR11-8AA1) w wielkości 1, 3-biegunowy, z napędem przednim umieszczonym na środku to kluczowy element instalacji elektrycznych wymagających bezpiecznej izolacji obwodów trójfazowych. Zaprojektowany do współpracy z bezpiecznikami NH wielkości 000 i 00, zapewnia pewne odłączenie zasilania w trakcie prac serwisowych. Jednostka podstawowa bez rękojeści charakteryzuje się przyłączem płaskim od strony tylnej, co ułatwia montaż w szafach rozdzielczych i systemach SIVACON.

• Prąd znamionowy 63A: Zapewnia bezpieczną izolację obwodów o maksymalnym obciążeniu 63A, zgodnie z normami dla rozłączników bezpiecznikowych.
• 3-biegunowa konstrukcja: Przeznaczony do izolacji obwodów trójfazowych, gwarantując jednoczesne odłączenie wszystkich faz.
• Napęd przedni na środku: Umożliwia wygodny i szybki manewr rozłączania z przodu urządzenia, bez konieczności otwierania szafy rozdzielczej.
• Zgodność z bezpiecznikami NH 000/00: Uniwersalność zastosowania – współpracuje z popularnymi wkładkami bezpiecznikowymi standardu NH.
• Przyłącze płaskie od tyłu: Ułatwia montaż w systemach rozdzielnicowych i szafach modułowych, zapewniając pewne i trwałe połączenie elektryczne.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dla rozłączników bezpiecznikowych, w tym normę PN-EN 60947-3. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie przeznaczone jest do stosowania w instalacjach elektrycznych wymagających bezpiecznej izolacji obwodów trójfazowych, szczególnie w systemach rozdzielczych i szafach sterowniczych.

• Izolacja obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne odłączenie napięcia podczas prac konserwacyjnych lub serwisowych w instalacjach przemysłowych.
• Stosowanie w szafach systemu SIVACON jako element modułowy zapewniający zgodność z normami przemysłowymi.
• Zabezpieczenie przed przypadkowym załączeniem obwodu podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozłącznik montować w pozycji pionowej, z napędem przednim skierowanym do przodu. Przyłącza płaskie należy dokręcić z zalecanym momentem obrotowym (sprawdzić w dokumentacji producenta), aby zapewnić pewne połączenie elektryczne. Podczas montażu należy zachować odpowiednie odstępy izolacyjne zgodne z normami. Po zakończeniu montażu przeprowadzić próbę działania rozłącznika.

FAQ

• Czy rozłącznik można stosować w instalacjach DC? Tak, urządzenie może być stosowane w instalacjach prądu stałego, jednak maksymalny prąd znamionowy może ulec obniżeniu w zależności od warunków pracy – sprawdź dokumentację techniczną.
• Jaki jest zalecany moment dokręcania przyłączy płaskich? Dokładny moment nie został podany w danych produktu. Zaleca się stosowanie się do zaleceń producenta lub normy PN-EN 60947-1 dla odpowiedniego momentu zacisku.
• Czy rozłącznik posiada wskaźnik stanu pracy? Urządzenie nie posiada wbudowanego wskaźnika stanu pracy. Stan rozłącznika określa się na podstawie pozycji dźwigni napędu przedniego.
