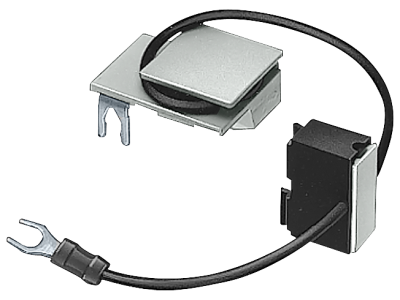

Bezpiecznik przepięciowy, warystor z uchwytem dystansowym przewodów AC240-400V | 3TX7402-3K Siemens

Alternatywny kod produktu: 3TX74023K

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy z warystorem i uchwytem dystansowym przewodów, oznaczony symbolem 3TX7402-3K, przeznaczony jest do ochrony styczników wielkości S0, S1 oraz S2 przed przepięciami. Urządzenie montuje się bezpośrednio w zacisku cewki, co eliminuje potrzebę dodatkowego okablowania i oszczędza miejsce w szafie sterowniczej. Zakres napięcia AC 240–400 V pozwala na stosowanie w typowych instalacjach przemysłowych i budynkowych.

• Napięcie AC 240–400 V: przystosowany do pracy w sieciach 1-fazowych i 3-fazowych o napięciu fazowym 230 V oraz międzyfazowym 400 V, co zapewnia uniwersalność zastosowania.
• Warystor jako element ochronny: absorbuje przepięcia pochodzące od wyłączeń cewek styczników, chroniąc styki i elektronikę sterowniczą przed uszkodzeniem.
• Dedykowany do styczników S0–S2: optymalne dopasowanie mechaniczne i elektryczne gwarantuje niezawodne połączenie oraz łatwy montaż.
• Uchwyt dystansowy przewodów: ułatwia prowadzenie i zabezpieczenie przewodów przyłączeniowych, redukując ryzyko przypadkowego zwarcia lub poluzowania.
• Montaż w zacisku cewki: nie wymaga dodatkowej szyny ani osobnego uchwytu – integracja z istniejącym stycznikiem oszczędza miejsce i skraca czas instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących bezpieczeństwa i ochrony przeciwprzepięciowej oraz posiada oznaczenie CE. Zastosowany warystor zapewnia skuteczną ochronę w obwodach sterowniczych, zgodnie z powszechnie obowiązującymi standardami branżowymi.

Zastosowanie

Bezpiecznik przepięciowy 3TX7402-3K znajduje zastosowanie wszędzie tam, gdzie istnieje ryzyko przepięć wywołanych pracą cewek styczników – szczególnie w układach automatyki przemysłowej i budynkowej. Jego kompaktowa konstrukcja pozwala na łatwą integrację z istniejącą aparaturą.

• Ochrona cewek styczników wielkości S0–S2 w szafach sterowniczych maszyn i urządzeń.
• Zabezpieczenie obwodów sterowania silnikami, pompami, wentylatorami i innymi odbiornikami indukcyjnymi.
• Redukcja przepięć w układach PLC, przekaźników i styków pomocniczych.
• Modernizacja istniejących rozdzielnic – prosty montaż bez konieczności zmiany konfiguracji szyny DIN.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz zabezpieczyć obwód przed przypadkowym załączeniem. Warystor montuje się bezpośrednio w zacisku cewki stycznika – przewód przyłączeniowy należy odpowiednio skrócić i odizolować, a moment dokręcania śrub dostosować do zaleceń producenta stycznika. Przekrój przewodów powinien być dobrany do prądu w obwodzie sterowniczym.

FAQ

• Do jakich styczników pasuje ten warystor? Jest przeznaczony wyłącznie do styczników o wielkości S0, S1 i S2 (oznaczenia typowe dla aparatów Siemens, np. 3RT2…). Montaż w innych rozmiarach może być niemożliwy ze względu na różnice w budowie zacisku cewki.
• Czy wymaga dodatkowego okablowania? Nie – warystor montuje się w tym samym zacisku, co cewka stycznika. W zestawie znajduje się uchwyt dystansowy ułatwiający prowadzenie przewodów, bez konieczności stosowania dodatkowych łączówek.
• Jakie napięcie może być podawane na warystor? Urządzenie jest przystosowane do napięcia przemiennego w zakresie 240–400 V AC. Praca poza tym zakresem może prowadzić do uszkodzenia elementu ochronnego i utraty gwarancji.
