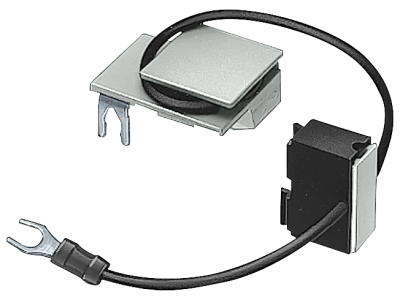

Bezpiecznik przepięciowy, ogniwo RC z uchwytem dystansowym przewodów | 3TX7402-3T Siemens

Alternatywny kod produktu: 3TX74023T

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy Siemens 3TX7402-3T to ogniwo RC (tłumik przepięć) przeznaczone do montażu bezpośrednio w zacisku cewki styczników o wielkości S0–S2. Wyposażone w uchwyt dystansowy przewodów, zapewnia skuteczną ochronę przed przepięciami w obwodach AC 127–240 V oraz DC 150–250 V, co wydłuża żywotność cewki i poprawia niezawodność instalacji.

• Napięcie pracy AC 127–240 V / DC 150–250 V: uniwersalne dopasowanie do typowych obwodów sterowania i pomocniczych w instalacjach przemysłowych.
• Montaż w zacisku cewki styczników S0–S2: kompaktowa integracja bez konieczności dodatkowego okablowania – oszczędza miejsce i czas montażu.
• Uchwyt dystansowy przewodów: zapewnia stabilne ułożenie oraz odstęp izolacyjny, co ułatwia prowadzenie i mocowanie przewodów.
• Konstrukcja ogniwa RC: skutecznie tłumi przepięcia łączeniowe i zakłócenia, chroniąc cewkę przed uszkodzeniem oraz redukując ryzyko fałszywych załączeń stycznika.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Jego parametry i konstrukcja są zgodne z obowiązującymi standardami dla aparatury sterowniczej w instalacjach niskiego napięcia.

Zastosowanie

Ogniwo RC 3TX7402-3T stosuje się w obwodach sterowania styczników, przekaźników i innych odbiorników indukcyjnych. Znajduje zastosowanie w szafach sterowniczych, rozdzielnicach oraz maszynach przemysłowych.

• Tłumienie przepięć na cewkach styczników w układach automatyki przemysłowej.
• Ochrona styków przekaźników i PLC przed skokami napięcia przy wyłączaniu cewek.
• Montaż w obwodach sterowania maszyn, przenośników, pomp i wentylatorów.
• Instalacje w systemach HVAC oraz oświetlenia awaryjnego ze stycznikami serii S0–S2.

Wskazówki Montażowe

Montaż ogniwa RC może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Ogniwo montuje się bezpośrednio w zacisku cewki stycznika (zaciski A1/A2), wykorzystując uchwyt dystansowy przewodów do stabilnego ułożenia przewodów. Przekrój przewodów należy dobrać do prądu obwodu cewki zgodnie z dokumentacją producenta. Nie wymaga osobnej szyny DIN – integruje się z zaciskami stycznika.

FAQ

• Do jakich styczników pasuje ogniwo 3TX7402-3T? Ogniwo jest dedykowane do styczników o wielkości S0–S2 z zaciskami cewki przystosowanymi do montażu modułów RC (bezpośrednie wpięcie w zaciski A1/A2).
• Jaki zakres napięcia pracy ma to ogniwo? Pracuje w obwodach prądu przemiennego AC 127–240 V oraz stałego DC 150–250 V.
• Czy ogniwo RC wymaga montażu na szynie DIN? Nie, jest ono montowane bezpośrednio w zacisku cewki stycznika. Uchwyt dystansowy przewodów służy tylko do prowadzenia i mocowania przewodów – nie wymaga szyny.
