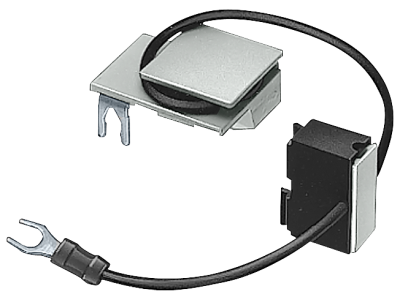

Bezpiecznik przepięciowy, ogniwo RC z uchwytem dystansowym przewodów, AC24-48V/DC24-70V | 3TX7402-3R Siemens

Alternatywny kod produktu: 3TX74023R

Opis i Kluczowe Cechy

Ogniwo RC (bezpiecznik przepięciowy) o symbolu 3TX7402-3R przeznaczone do montażu w zacisku cewki styczników wielkości S0–S2. Urządzenie pracuje przy napięciu AC 24–48 V oraz DC 24–70 V, co pozwala na stosowanie w popularnych obwodach sterowania niskiego napięcia. Dzięki zintegrowanemu uchwytowi dystansowemu przewodów upraszcza prowadzenie okablowania i zwiększa bezpieczeństwo instalacji.

• Napięcie zasilania AC 24–48 V / DC 24–70 V: kompatybilność z szerokim zakresem napięć sterowniczych, umożliwia stosowanie zarówno w układach prądu przemiennego, jak i stałego.
• Montaż w zacisku cewki stycznika: eliminuje konieczność zajmowania dodatkowego miejsca na szynie DIN, skraca czas instalacji i upraszcza okablowanie.
• Przeznaczenie do styczników wielkości S0, S1, S2: uniwersalne dopasowanie do najczęściej używanych aparatów w szafach sterowniczych.
• Ogniwo RC tłumiące przepięcia łączeniowe: chroni cewkę stycznika przed skokami napięcia, wydłuża jej żywotność i zapobiega zakłóceniom w układzie sterowania.
• Uchwyt dystansowy przewodów: ułatwia prowadzenie przewodów przyłączeniowych, zwiększa bezpieczeństwo i czytelność instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami, w tym z wymaganiami dotyczącymi kompatybilności elektromagnetycznej.

Zastosowanie

Ogniwo RC 3TX7402-3R służy do ochrony cewek styczników prądu przemiennego i stałego przed przepięciami powstającymi przy wyłączaniu. Znajduje zastosowanie w układach sterowania maszyn, automatyce budynkowej oraz rozdzielnicach przemysłowych.

• Tłumienie przepięć łączeniowych przy wyłączaniu cewek styczników w szafach sterowniczych.
• Ochrona układów sterowania PLC i sterowników przed zakłóceniami pochodzącymi od styczników.
• Montaż w typowych stycznikach wielkości S0–S2 w automatyce budynkowej i przemysłowej.
• Element ochrony przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Ogniwo RC montuje się bezpośrednio w zacisku cewki stycznika (wielkości S0–S2) – nie wymaga dodatkowej szyny DIN. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową obwodu. Momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną stycznika i ogniwa.

FAQ

• Czy ogniwo RC posiada podświetlenie? Nie, ogniwo RC 3TX7402-3R nie jest wyposażone w diodę sygnalizacyjną ani podświetlenie – pełni wyłącznie funkcję ochronną (tłumienie przepięć).
• Jaki stopień ochrony IP ma to ogniwo? Producent nie podaje konkretnej wartości IP dla tego elementu. Typowo dla aparatury montowanej wewnątrz rozdzielnicy przyjmuje się stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy ≥12,5 mm, bez ochrony przed wilgocią.
• Jak działa ogniwo RC i w jakim trybie pracy? Ogniwo RC składa się z kondensatora i rezystora połączonych szeregowo. Tłumi przepięcia powstające przy wyłączaniu cewki indukcyjnej (stycznika) poprzez ograniczenie szybkości narastania napięcia. Nie zawiera styków mechanicznych – działa w trybie pasywnego elementu ochronnego.
