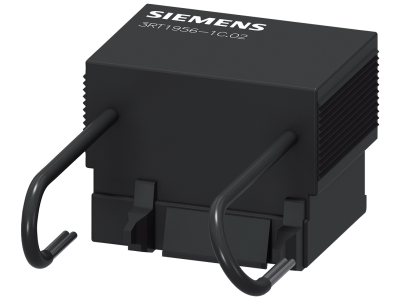

Bezpiecznik przepięciowy/ogniwo RC do styczników z technologią mocowania sprężynowego S6/S10/S12 | 3RT1956-1CC02 Siemens

Alternatywny kod produktu: 3RT19561CC02

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy/ogniwo RC 3RT1956-1CC02 firmy Siemens (system SIRIUS) został zaprojektowany do współpracy ze stycznikami serii S6, S10 oraz S12 z technologią mocowania sprężynowego. Jego podstawowym zadaniem jest tłumienie przepięć powstających podczas wyłączania cewek styczników, co przekłada się na wydłużenie żywotności styków i zabezpieczenie wrażliwych elementów sterujących. Dostępny w zakresie napięć AC 48…127 V oraz DC 70…150 V, zapewnia niezawodną ochronę w różnorodnych aplikacjach przemysłowych.

• Napięcie pracy AC 48…127 V / DC 70…150 V: szeroki zakres napięć umożliwia stosowanie ogniwa zarówno w obwodach sterowania prądu przemiennego, jak i stałego, co zwiększa uniwersalność modułu.
• Przyłącze sprężynowe (Spring-loaded): beznarzędziowe podłączenie do stycznika skraca czas montażu i zapewnia trwałe, wibroodporne połączenie elektryczne.
• Przeznaczone do styczników S6, S10, S12: idealne dopasowanie do popularnych aparatów z rodziny SIRIUS gwarantuje prosty montaż i pełną kompatybilność mechaniczną.
• Funkcja gaszenia iskier i tłumienia przepięć: redukuje zakłócenia elektromagnetyczne (EMI) oraz chroni styki stycznika przed erozją, co zwiększa niezawodność układu sterowania.
• Kompaktowa konstrukcja modułowa: niewielkie wymiary pozwalają na wygodne zainstalowanie ogniwa bezpośrednio na styczniku, nie zwiększając przy tym znacząco zajmowanej przestrzeni w rozdzielnicy.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm dotyczących aparatury łączeniowej i sterowniczej oraz posiada certyfikat CE. Jako element systemu SIRIUS spełnia standardy jakości i bezpieczeństwa obowiązujące w automatyce przemysłowej.

Zastosowanie

Ogniwo RC 3RT1956-1CC02 znajduje zastosowanie wszędzie tam, gdzie konieczne jest skuteczne tłumienie przepięć generowanych przez cewki styczników. Montowane bezpośrednio na aparacie, chroni zarówno same styki, jak i podłączone do obwodu sterowania urządzenia elektroniczne.

• Ochrona styków styczników w układach załączania silników, nagrzewnic i innych odbiorników indukcyjnych.
• Zabezpieczenie wejść sterowników PLC oraz przekaźników przed przepięciami łączeniowymi.
• Redukcja zakłóceń elektromagnetycznych w systemach automatyki budynkowej i przemysłowej.
• Stosowanie w szafach sterowniczych z dużą liczbą styczników, gdzie minimalizacja przepięć poprawia niezawodność całej instalacji.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Ogniwo RC montuje się bezpośrednio na styczniku za pomocą przyłącza sprężynowego zgodnie z dokumentacją techniczną producenta. Należy upewnić się, że wartości napięcia znamionowego stycznika mieszczą się w zakresie podanym na ogniwie. Momenty dokręcania oraz przekroje przewodów – o ile dotyczy – dobierać według danych katalogowych stycznika.

FAQ

• Jakie napięcie pracy obsługuje to ogniwo RC? Ogniwo jest przeznaczone do pracy przy napięciu przemiennym w zakresie 48…127 V AC oraz stałym 70…150 V DC. Przed montażem należy sprawdzić zgodność napięcia cewki stycznika z tym zakresem.
• Czy ogniwo RC jest kompatybilne ze stycznikami innych producentów? Moduł został zaprojektowany z myślą o stycznikach S6, S10 i S12 z systemu SIRIUS (Siemens). Montaż na aparatach innych marek wymaga weryfikacji wymiarów i sposobu mocowania – zalecamy stosowanie wyłącznie z zalecanymi seriami.
• W jaki sposób montuje się ogniwo do stycznika? Element wyposażony jest w przyłącze sprężynowe, które umożliwia szybkie i bezpieczne osadzenie na styczniku bez użycia narzędzi. Należy postępować zgodnie z instrukcją montażu dołączoną do produktu.
