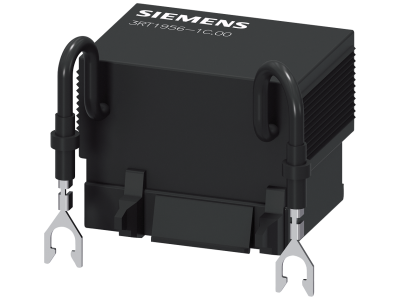

Bezpiecznik przepięciowy/ogniwo RC do styczników S6/S10/S12 do US=AC 48-127V | 3RT1956-1CC00 Siemens

Alternatywny kod produktu: 3RT19561CC00

Opis i Kluczowe Cechy

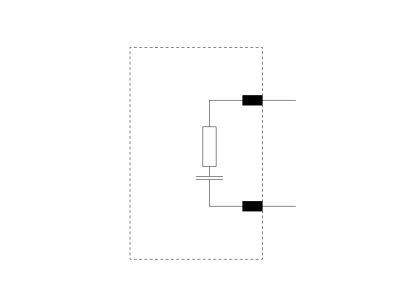

Ogniwo RC (bezpiecznik przepięciowy) Siemens 3RT1956-1CC00 jest dedykowanym akcesorium do styczników serii SIRIUS 3RT1 w rozmiarach S6, S10 i S12. Zapewnia skuteczne tłumienie przepięć powstających przy wyłączaniu cewki stycznika, co przekłada się na wydłużenie żywotności styków głównych oraz ograniczenie zakłóceń elektromagnetycznych w instalacji. Przeznaczone do pracy przy napięciu cewki AC 48…127 V lub DC 70…150 V. Wyposażone w przyłącze śrubowe umożliwiające pewne połączenie przewodów.

• Napięcie cewki AC 48…127 V / DC 70…150 V: uniwersalne dopasowanie do typowych układów sterowania – jedno ogniwo obsługuje zarówno obwody prądu przemiennego, jak i stałego w szerokim zakresie napięć.
• Tłumienie przepięć (funkcja RC): redukcja skoków napięcia przy wyłączaniu cewki, co chroni styki stycznika przed erozją łukową i ogranicza zakłócenia EMI w szafie sterowniczej.
• Dedykowane do styczników 3RT1 S6, S10, S12: łatwy, mechaniczny montaż bezpośrednio na cewce – nie wymaga dodatkowych uchwytów ani modyfikacji.
• Przyłącze śrubowe: szybkie i pewne podłączenie przewodów o odpowiednim przekroju (zgodnie z dokumentacją producenta) – zapewnia trwałe połączenie elektryczne i ułatwia serwis.
• Modułowy system SIRIUS: kompatybilność z szeroką gamą produktów Siemens – idealne do ujednolicenia wyposażenia rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wykonany zgodnie ze standardami jakości Siemens, gwarantującymi bezpieczną pracę w instalacjach przemysłowych.

Zastosowanie

Ogniwo RC znajduje zastosowanie wszędzie tam, gdzie konieczne jest tłumienie przepięć na cewkach styczników – zarówno w nowych instalacjach, jak i modernizowanych układach sterowania.

• Sterowanie silnikami i odbiornikami: zabezpieczenie styczników w układach rozruchu i załączania odbiorników o charakterze indukcyjnym.
• Automatyka budynkowa i przemysłowa: ochrona styczników w szafach sterowniczych, rozdzielnicach głównych i podrzędnych.
• Systemy PLC i przekaźnikowe: redukcja zakłóceń elektromagnetycznych emitowanych przez cewki styczników, co poprawia stabilność pracy sterowników.
• Modernizacja istniejących instalacji: łatwy dodatek do styczników serii S6/S10/S12 bez konieczności wymiany całego układu.

Wskazówki Montażowe

Montaż ogniwa RC może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Akcesorium montuje się bezpośrednio na cewce stycznika zgodnie z instrukcją producenta. Przewody łączeniowe należy dobrać do prądu obwodu sterowania i dokręcić śruby zalecanym momentem (szczegóły w dokumentacji technicznej). Nie przekraczać dopuszczalnych parametrów elektrycznych podanych na tabliczce znamionowej.

FAQ

• Czy ogniwo RC jest wyposażone w diodę LED sygnalizującą pracę? Nie. Ogniwo RC 3RT1956-1CC00 nie zawiera żadnego wskaźnika świetlnego. Jego funkcją jest wyłącznie tłumienie przepięć – nie sygnalizuje stanu cewki.
• Jaki stopień ochrony ma to ogniwo? Producent nie podaje osobnego stopnia IP dla samego akcesorium. Po zamontowaniu na styczniku ochronę zapewnia obudowa rozdzielnicy/szafy sterowniczej. Ogniwo jest przystosowane do pracy w typowych warunkach środowiskowych przemysłowych.
• Czy ogniwo może pracować zarówno przy napięciu AC, jak i DC? Tak, zgodnie z danymi katalogowymi urządzenie jest przeznaczone do napięcia cewki AC 48…127 V oraz DC 70…150 V. Należy dopasować do konkretnego napięcia cewki stycznika.
