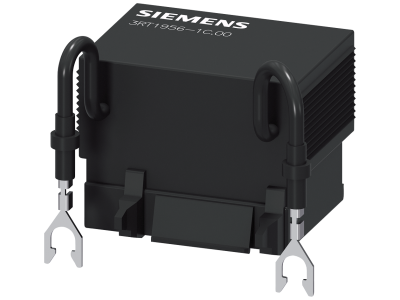

Bezpiecznik przepięciowy/ogniwo RC do styczników S6/S10/S12 do US=AC 24-48V | 3RT1956-1CB00 Siemens

Alternatywny kod produktu: 3RT19561CB00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy (ogniwo RC) typu 3RT1956‑1CB00 z systemu modułowego SIRIUS przeznaczony jest do styczników serii S6, S10 oraz S12. Element służy do tłumienia przepięć na cewce stycznika, co chroni układ sterowania przed niekontrolowanymi zakłóceniami i wydłuża żywotność aparatury. Urządzenie wyposażono w przyłącze śrubowe dla łatwego montażu.

• Napięcie pracy AC 24…48 V / DC 24…70 V: uniwersalne dopasowanie do typowych obwodów sterowania prądu przemiennego i stałego – jedna wersja pokrywa szeroki zakres napięć.
• Dedykowany do styczników S6, S10, S12: gwarantowana zgodność mechaniczna i elektryczna z aparaturą SIRIUS, bez ryzyka błędnego montażu.

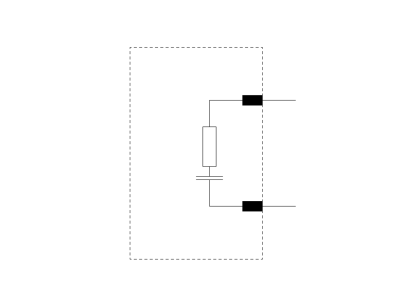

• Ogniwo RC (rezystor‑kondensator): skutecznie tłumi przepięcia łączeniowe, minimalizując emisję zakłóceń elektromagnetycznych i chroniąc styki pomocnicze oraz układy PLC.
• Przyłącze śrubowe (napęd): pewne i trwałe połączenie przewodów, ułatwiające szybki montaż w rozdzielnicy.
• Kompatybilny z modułowym systemem SIRIUS: rozszerza funkcjonalność styczników o ochronę przepięciową bez potrzeby dodatkowych przewodów zewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Każdy egzemplarz podlega kontroli jakości w fabryce zgodnie z procedurami systemu zarządzania ISO. Montaż i użytkowanie należy wykonywać zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Ogniwo RC znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie cewki stycznika przed przepięciami wywołanymi wyłączaniem obwodu. Jest elementem niezbędnym w nowoczesnych szafach sterowniczych i układach automatyki.

• Ochrona cewek styczników w sterownikach PLC i układach przekaźnikowych – redukcja zakłóceń EMI.
• Instalacje przemysłowe i komercyjne, w których styczniki S6/S10/S12 pracują w cyklach z dużą częstotliwością łączeń.
• Systemy automatyki budynkowej (HVAC, oświetlenie, pompy) wymagające trwałej tłumienia przepięć na cewkach.
• Modernizacja istniejących rozdzielnic – łatwe dołożenie ochrony bez ingerencji w okablowanie główne.

Wskazówki Montażowe

Wszelkie prace montażowe i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania obwodu sterowania. Urządzenie montuje się bezpośrednio na styczniku (system SIRIUS) – nie wymaga dodatkowej szyny TH35. Do przyłącza śrubowego stosować przewody o przekroju dobranym do prądu cewki (zgodnie z dokumentacją stycznika). Moment dokręcania śrub zaciskowych należy utrzymać w zakresie podanym przez producenta stycznika.

FAQ

• Czy ogniwo RC nadaje się do styczników innych serii niż S6/S10/S12? Urządzenie zaprojektowano wyłącznie dla wymienionych serii styczników SIRIUS. Zastosowanie do innych modeli może skutkować nieprawidłowym działaniem lub uszkodzeniem.
• Jakie napięcie może być podawane na cewkę z podłączonym ogniwem RC? Ogniwo jest przystosowane do napięć AC 24…48 V oraz DC 24…70 V. Przy wyższych napięciach istnieje ryzyko uszkodzenia elementu RC i braku ochrony.
• Czy ogniwo RC wymaga dodatkowego zasilania lub okablowania? Nie – montuje się je bezpośrednio na styczniku, a połączenie elektryczne realizowane jest przez fabryczne zaciski. Wystarczy podpiąć przewody sterownicze do stycznika zgodnie ze schematem.
