Bezpiecznik przepięciowy, Komb. diod z uchwytem dystansowym przewodów | 3TX7402-3D Siemens

Alternatywny kod produktu: 3TX74023D

Opis i Kluczowe Cechy

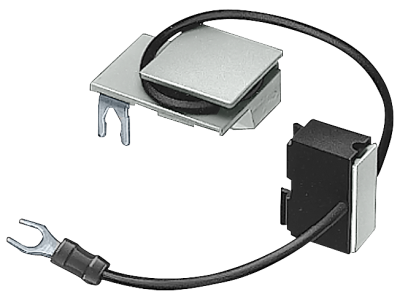

Bezpiecznik przepięciowy o symbolu 3TX7402-3D to kombinacja diody i diody Zenera z uchwytem dystansowym przewodów, przeznaczona do montażu w zacisku cewki styczników pomocniczych serii 3TH. Urządzenie zapewnia skuteczną ochronę przed przepięciami w obwodach sterowania DC o napięciu 24–250 V, a krótki czas wyłączania minimalizuje ryzyko uszkodzenia elementów sterujących.

• Napięcie DC 24–250 V: Szeroki zakres napięcia zasilania umożliwia stosowanie w różnych obwodach sterowania bez konieczności doboru dodatkowych komponentów.
• Kombinacja diody i diody Zenera: Zapewnia szybkie i niezawodne tłumienie przepięć powstających podczas wyłączania cewek indukcyjnych.
• Krótki czas wyłączania: Skutecznie ogranicza przepięcia w ułamku sekundy, chroniąc wrażliwe elementy elektroniczne i wydłużając żywotność styczników.
• Montaż w zacisku cewki: Uchwyt dystansowy przewodów pozwala na bezpośrednie mocowanie w zaciskach styczników pomocniczych 3TH bez konieczności stosowania dodatkowych listew zaciskowych ani lutowania.
• Dedykowane do styczników pomocniczych 3TH: Konstrukcja optymalizowana pod kątem współpracy z serią 3TH – łatwy i szybki montaż, pewne połączenie elektryczne.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branżowym dla elementów ochrony przepięciowej w obwodach sterowania. Montaż i użytkowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Bezpiecznik przepięciowy 3TX7402-3D znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne tłumienie przepięć powstających na cewkach styczników pomocniczych lub przekaźników w obwodach DC.

• Ochrona cewek styczników pomocniczych serii 3TH w rozdzielnicach i szafach sterowniczych.
• Stosowanie w układach automatyki przemysłowej, gdzie występują częste cykle łączeniowe cewek.
• Zabezpieczenie przekaźników pomocniczych i modułów PLC przed przepięciami indukowanymi.
• Montaż w obwodach sygnalizacji i sterowania maszyn, gdzie niezawodność ochrony jest kluczowa.

Wskazówki Montażowe

Montaż bezpiecznika przepięciowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od układu. Urządzenie montuje się bezpośrednio w zaciskach cewki stycznika pomocniczego 3TH za pomocą uchwytu dystansowego przewodów. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z danymi zawartymi w dokumentacji technicznej danego stycznika.

FAQ

• Czy bezpiecznik przepięciowy 3TX7402-3D jest warystorem? Nie, jest to kombinacja diody i diody Zenera, która zapewnia szybsze i bardziej precyzyjne ograniczanie przepięć charakterystycznych dla cewek indukcyjnych w obwodach DC.
• Jaki jest dopuszczalny zakres napięcia roboczego? Zakres napięcia stałego wynosi 24–250 V. Urządzenie nie jest przystosowane do pracy przy napięciu przemiennym.
• Czy mogę zainstalować ten bezpiecznik w styczniku innej serii niż 3TH? Uchwyt dystansowy został zaprojektowany specyficznie pod zaciski styczników pomocniczych 3TH. Montaż w innych typach styczników może wymagać dodatkowych adapterów lub modyfikacji – zalecamy stosowanie zgodnie z przeznaczeniem.
