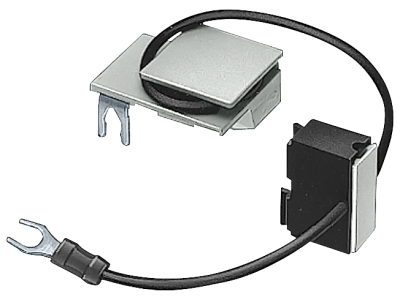

Bezpiecznik przepięciowy, Dioda przeciwzakłóceniowa z uchwytem dystansowym przewodów, DC24-250V | 3TX7402-3A Siemens

Alternatywny kod produktu: 3TX74023A

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy z diodą przeciwzakłóceniową, oznaczony symbolem 3TX7402-3A, przeznaczony do montażu w zacisku cewki styczników pomocniczych serii 3TH4. Urządzenie łączy funkcję ochrony przepięciowej i tłumienia zakłóceń dla układów sterowania prądem stałym. Zakres napięcia DC 24–250 V zapewnia kompatybilność z szeroką gamą instalacji niskiego napięcia stałego. Dioda przeciwzakłóceniowa skutecznie redukuje przepięcia indukcyjne powstające przy wyłączaniu cewek, co wydłuża żywotność elementów sterujących i zwiększa niezawodność układu. Uchwyt dystansowy przewodów ułatwia montaż i porządkowanie połączeń.

• Zakres napięcia DC 24–250 V: uniwersalne zastosowanie w instalacjach niskiego napięcia stałego – od systemów bezpieczeństwa po sterowniki PLC.
• Dioda przeciwzakłóceniowa: tłumi przepięcia indukcyjne, chroniąc styki styczników i przekaźników przed uszkodzeniami oraz zakłóceniami EMI.
• Montaż w zacisku cewki styczników 3TH4: bezpośrednie mocowanie bez dodatkowych listw – oszczędność miejsca w szafie sterowniczej i szybki montaż.
• Uchwyt dystansowy przewodów: stabilne prowadzenie przewodów, redukcja ryzyka zwarć oraz ułatwienie prac serwisowych.
• Kompaktowa konstrukcja: minimalna przestrzeń zajmowana na szynie DIN – idealna do gęsto upakowanych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Bezpiecznik przepięciowy z diodą 3TX7402-3A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona cewek styczników i przekaźników w obwodach prądu stałego. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Ochrona cewek styczników pomocniczych w szafach sterowniczych – eliminacja przepięć indukcyjnych przy wyłączaniu.
• Zabezpieczenie wyjść przekaźnikowych sterowników PLC przed uszkodzeniami spowodowanymi impulsami napięciowymi.
• Montaż w obwodach sterowania zasilanych z zasilaczy DC (24 V, 48 V, 110 V itp.) w instalacjach automatyki budynkowej i przemysłowej.
• Uzupełnienie układów sygnalizacji i alarmowych, gdzie niezawodność styków ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz wszystkie zasilania w obwodzie. Element przeznaczony jest do montażu w zacisku cewki styczników pomocniczych 3TH4 (szyna TH35/DIN). Mocowanie przewodów należy wykonać zgodnie z dokumentacją producenta – zwróć uwagę na uchwyt dystansowy, aby zapewnić prawidłowe prowadzenie przewodów. Przekrój przewodów dobieraj odpowiednio do prądu obwodu (maksymalnie zgodnie z katalogiem stycznika). Moment dokręcania śrub zacisków – według instrukcji stycznika i akcesorium.

FAQ

• Czy urządzenie ma podświetlenie/wskaźnik LED? Nie. Funkcja diody przeciwzakłóceniowej nie emituje światła – jej rolą jest wyłącznie ochrona przepięciowa i tłumienie zakłóceń.
• Jaki jest stopień ochrony (IP)? Jako element montowany wewnątrz rozdzielnicy (na szynie DIN) przyjmuje się typowy dla aparatury modułowej stopień ochrony IP20. Dokładne dane należy sprawdzić w dokumentacji technicznej stycznika i całej rozdzielnicy.
• Jaką rolę pełni dioda w tym bezpieczniku? Dioda przeciwzakłóceniowa (tzw. dioda gasząca) jest podłączona równolegle do cewki – podczas wyłączania przepięcie indukcyjne jest zwierane przez diodę, co chroni styki przed iskrzeniem i ogranicza zakłócenia w układach sterowania.
