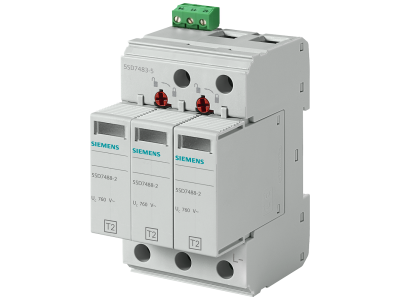

Ogranicznik przepięć, typ 2, wtykowe wkłady ochronne, UC 750V AC, 3-bieg. | 5SD7483-5 Siemens

Alternatywny kod produktu: 5SD74835

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2, 3-biegunowy z wtykowymi wkładami ochronnymi, przystosowany do napięcia trwałego UC 750 V AC. Produkt firmy Siemens, oznaczony symbolem 5SD7483-5, należy do rodziny SENTRON i został zaprojektowany do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Wymienna konstrukcja wkładów ułatwia szybką wymianę zużytych modułów bez demontażu całego urządzenia, co minimalizuje przestoje w systemie.

• Typ 2 (klasa II): zapewnia ochronę odbiorników i instalacji przed przepięciami pochodzącymi z wyładowań pośrednich oraz czynności łączeniowych – dedykowany do zastosowań w rozdzielnicach głównych i podrozdzielniach.
• Napięcie trwałe UC 750 V AC: gwarantuje bezpieczną pracę w sieciach o podwyższonym napięciu (np. 400/690 V AC), bez ryzyka przedwczesnego zużycia warystorów.
• 3-biegunowa konfiguracja: umożliwia jednoczesną ochronę wszystkich trzech faz w układzie sieciowym (L1, L2, L3) – jedna obudowa zamiast trzech osobnych modułów oszczędza miejsce na szynie.
• Wtykowe wkłady ochronne: umożliwiają bezinwazyjną wymianę elementów ochronnych po zadziałaniu – nie ma potrzeby odkręcania przewodów ani demontażu zacisków, co skraca czas serwisu.
• Wyraźne wskazanie stanu: wizualny wskaźnik na obudowie informuje o sprawności wkładów – umożliwia szybką kontrolę bez użycia narzędzi pomiarowych.

Zgodność z Normami

Ogranicznik przepięć został zaprojektowany zgodnie z wymaganiami europejskich norm dla urządzeń ochrony przeciwprzepięciowej typu 2. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Producent – Siemens – zapewnia powtarzalną jakość i bezpieczeństwo pracy w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć 5SD7483-5 przeznaczony jest do ochrony instalacji elektrycznych w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych. Jego parametry umożliwiają zastosowanie w sieciach TN, TT oraz IT o napięciu znamionowym do 690 V AC.

• Ochrona rozdzielnic głównych i podrozdzielni przed przepięciami pochodzenia atmosferycznego i łączeniowego.
• Zabezpieczenie wrażliwych odbiorników (sterowniki PLC, falowniki, zasilacze UPS) przed uszkodzeniem w wyniku przepięć indukowanych.
• Instalacje w obiektach użyteczności publicznej, takich jak szkoły, szpitale, centra handlowe – gdzie niezawodność zasilania jest krytyczna.
• Systemy automatyki budynkowej i infrastruktura telekomunikacyjna wymagające ciągłej ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP2X. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Przewody przyłączeniowe należy dobrać zgodnie z obciążalnością prądową wynikającą z parametrów instalacji oraz zaleceń producenta. Moment dokręcania zacisków oraz przekrój przewodów – zgodnie z dokumentacją techniczną produktu (karta katalogowa Siemens). Wtykowe wkłady ochronne należy wcisnąć do oporu w obudowę, aż do zatrzaśnięcia.

FAQ

• Jakie jest napięcie trwałe UC? Napięcie trwałe UC wynosi 750 V AC. Oznacza to, że ogranicznik jest przystosowany do ciągłej pracy w sieciach o napięciu do 750 V AC bez ryzyka zadziałania lub degradacji elementów ochronnych.
• Czy ogranicznik jest wyposażony w styk zdalnej sygnalizacji? W dostępnych danych dla modelu 5SD7483-5 nie podano informacji o stykach pomocniczych. W przypadku konieczności zdalnego monitorowania stanu należy sprawdzić kartę katalogową lub skontaktować się z producentem.
• Jak często należy wymieniać wkłady ochronne? Wkłady ochronne należy wymieniać każdorazowo po zadziałaniu ogranicznika (widoczna zmiana wskaźnika na czerwony). Częstotliwość zależy od liczby przepięć w sieci – nie ma stałego interwału czasowego.
