Ogranicznik przepięć, typ 2, wtykowe wkłady ochronne, UC 800V AC, 1-bieg. | 5SD7481-1 Siemens

Alternatywny kod produktu: 5SD74811

Opis i Kluczowe Cechy

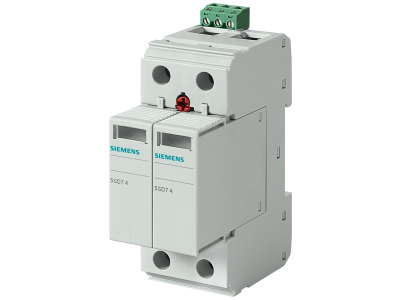

Ogranicznik przepięć typu 2 Siemens 5SD7481-1 to jednobiegunowe urządzenie ochrony przeciwprzepięciowej z wtykowymi wkładami ochronnymi, przeznaczone do instalacji o napięciu trwałej pracy UC 800 V AC. Dzięki wymiennym wkładom umożliwia szybką regenerację bez demontażu całego modułu, minimalizując przestoje w ochronie instalacji.

• Typ 2: Zapewnia skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi w rozdzielnicach głównych i podrozdzielnicach.
• Napięcie trwałej pracy UC 800 V AC: Odpowiedni do instalacji o podwyższonym napięciu fazowym, gwarantuje ciągłą gotowość ochronną bez ryzyka przedwczesnego zadziałania.
• Wtykowe wkłady ochronne: Umożliwiają beznarzędziową wymianę zużytego wkładu bez ingerencji w okablowanie, co skraca czas serwisu i zwiększa bezpieczeństwo.
• Wykonanie 1-bieg (jednobiegunowe): Idealne do ochrony pojedynczej fazy w układach sieci TN-S, TN-C-S lub TT, z możliwością łączenia w zestawy wielobiegunowe.
• Kompaktowa konstrukcja na szynę TH35: Zajmuje tylko jedno pole modułowe, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Ogranicznik przepięć Siemens 5SD7481-1 jest zgodny z europejskimi normami dla urządzeń ochrony przeciwprzepięciowej typu 2 oraz posiada certyfikację CE. Spełnia wymagania stawiane w instalacjach budynkowych i przemysłowych.

Zastosowanie

Dzięki parametrom elektrycznym i budowie modułowej ogranicznik typu 2 znajduje zastosowanie w ochronie wrażliwych odbiorników oraz instalacji przed przepięciami o średniej energii. Polecany jest do:

• Ochrony głównych rozdzielnic w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenia instalacji przemysłowych przed przepięciami pochodzącymi od wyłączeń dużych odbiorników.
• Budowy wielostopniowej ochrony odgromowej w połączeniu z ogranicznikami typu 1 i 3.
• Montażu w węzłach sieci TN-S, TN-C-S oraz TT wymagających ochrony pojedynczej fazy.

Wskazówki Montażowe

Montaż i wymianę wkładów ochronnych może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przed montażem należy sprawdzić przekrój przewodów – dopuszczalny zakres zgodnie z dokumentacją producenta (zwykle 1,5–25 mm²). Wkłady ochronne należy wcisnąć do oporu, a po zużyciu (sygnalizacja stanu) wymienić na oryginalne części Siemens.

FAQ

• Czy wkłady ochronne można wymieniać bez demontażu listwy zaciskowej? Tak, ogranicznik Siemens 5SD7481-1 wyposażono w wtykowe wkłady, które wyjmuje się i montuje bez użycia narzędzi – nie ma potrzeby odkręcania przewodów.
• Jakie jest napięcie trwałej pracy i do czego służy parametr UC? UC wynosi 800 V AC. Oznacza maksymalne napięcie, jakie może występować na zaciskach ogranicznika bez wywołania jego zadziałania. Dzięki temu urządzenie nadaje się do sieci o podwyższonym napięciu fazowym (np. w układach IT).
• Jak sprawdzić, czy wkład ochronny jest sprawny? Ogranicznik posiada wizualne wskazanie stanu – zielone okienko oznacza sprawność, czerwone sygnalizuje konieczność wymiany wkładu. W przypadku braku sygnalizacji należy sprawdzić instrukcję producenta.
