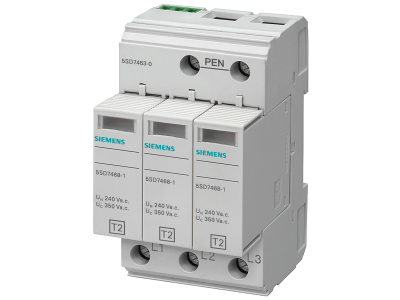

Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7463-0 Siemens

Alternatywny kod produktu: 5SD74630

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 klasy wymagań C o napięciu ciągłym UC 350V firmy Siemens z rodziny SENTRON, symbol 5SD7463-0. Zaprojektowany do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Wyposażony w styk zdalnej sygnalizacji umożliwiający monitorowanie stanu urządzenia z poziomu systemu automatyki. Szerokość modułu dostosowana do standardowych rozdzielnic – montaż na szynie TH35.

• Napięcie ciągłe UC 350 V: Gwarantuje skuteczną ochronę w instalacjach o napięciu fazowym 230/400 V AC, zapewniając ciągłą gotowość do ograniczania przepięć.
• Styk zdalnej sygnalizacji: Umożliwia zdalne przekazywanie informacji o stanie zadziałania lub uszkodzenia ogranicznika do systemu BMS lub PLC, co zwiększa bezpieczeństwo i ułatwia diagnostykę.
• Beznarzędziowe zdejmowanie z szyny montażowej: Przyspiesza wymianę wkładów ochronnych i skraca czas konserwacji, bez konieczności użycia narzędzi.
• Ochrona przed dotykiem i obejmowaniem: Standardowo zastosowane osłony uniemożliwiają przypadkowy kontakt z częściami pod napięciem podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu.
• Kod Datamatrix z przodu urządzenia: Umożliwia szybki dostęp do danych katalogowych, instrukcji oraz informacji o ochronie odgromowej poprzez zeskanowanie kodu, co usprawnia identyfikację i serwis.

Zgodność z Normami

Ogranicznik przepięć Siemens 5SD7463-0 spełnia wymagania norm europejskich dotyczących urządzeń ochrony przeciwprzepięciowej. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zaleceniami producenta.

Zastosowanie

Ogranicznik przepięć typu 2 klasy C znajduje zastosowanie we wszystkich obiektach wymagających ochrony przed przepięciami pochodzenia atmosferycznego i łączeniowego. Dedykowany do rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona rozdzielnic głównych w budynkach użyteczności publicznej przed przepięciami wywołanymi wyładowaniami atmosferycznymi.
• Zabezpieczenie instalacji elektrycznych w obiektach przemysłowych przed przepięciami łączeniowymi powstającymi przy załączaniu dużych odbiorników.
• Stosowanie w podrozdzielnicach jako element dodatkowej ochrony przed przepięciami dla wrażliwych urządzeń, takich jak sterowniki PLC czy systemy alarmowe.
• Integracja z systemami zarządzania budynkiem (BMS) dzięki stykowi zdalnej sygnalizacji umożliwiającemu zdalne monitorowanie stanu ochrony.

Wskazówki Montażowe

Montaż ogranicznika przepięć może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz dokumentacją techniczną producenta. Zaleca się stosowanie momentu dokręcania zacisków zgodnie z instrukcją dołączoną do produktu. Podczas wymiany wkładów ochronnych należy upewnić się, że nowy wkład jest tego samego typu i parametrów. Po montażu sprawdzić poprawność działania sygnalizacji stanu.

FAQ

• Czy ogranicznik posiada sygnalizację uszkodzenia? Tak, model 5SD7463-0 wyposażony jest w styk zdalnej sygnalizacji, który informuje o zadziałaniu lub uszkodzeniu ogranicznika. Stan można monitorować lokalnie na obudowie.
• Jaki jest stopień ochrony ogranicznika? Producent nie podaje konkretnego IP, ale urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy – standardowo stosuje się IP20 dla aparatury modułowej.
• Jakie napięcie ciągłe UC ma ten ogranicznik? Napięcie ciągłe UC wynosi 350 V AC, co odpowiada instalacjom 230/400 V. Należy upewnić się, że napięcie sieci nie przekracza tej wartości.
