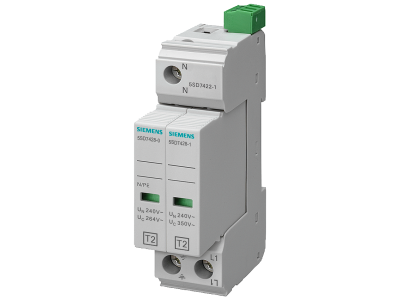

Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7422-1 Siemens

Alternatywny kod produktu: 5SD74221

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 (klasa wymagań C) firmy Siemens – wkład ochronny o symbolu 5SD7422-1, przeznaczony do montażu w dedykowanej podstawie. Urządzenie o napięciu ciągłym UC 350 V AC zapewnia skuteczną ochronę instalacji niskiego napięcia przed przepięciami atmosferycznymi oraz łączeniowymi, minimalizując ryzyko uszkodzenia wrażliwych odbiorników. Kompaktowa konstrukcja wpisuje się w rodzinę aparatury SENTRON, gwarantując spójność i łatwość rozbudowy systemu ochrony przeciwprzepięciowej.

• Typ 2 (klasa wymagań C): Przeznaczony do ochrony przed przepięciami pochodzącymi od wyładowań atmosferycznych i łączeń – skutecznie ogranicza napięcie do bezpiecznego poziomu dla instalacji i urządzeń końcowych.
• Napięcie ciągłe UC 350 V AC: Dopasowany do sieci 230/400 V AC – umożliwia bezpieczną pracę w standardowych instalacjach niskiego napięcia bez ryzyka przegrzania.
• Wkład ochronny wymienny: Po zadziałaniu możliwa jest szybka wymiana samego wkładu bez demontażu podstawy – minimalizuje czas przestoju i koszty serwisu.
• Kompatybilność z systemem SENTRON: Pełna integracja z aparaturą modułową Siemens – ułatwia projektowanie rozdzielnic i zachowanie jednolitego standardu.
• Wyraźna identyfikacja: Kod Datamatrix umieszczony na obudowie pozwala szybko odczytać parametry i dane produktu – wspiera zarządzanie magazynem i serwisem.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla ograniczników przepięć typu 2 i posiada oznaczenie CE. Klasa wymagań C odpowiada standardom ochrony przeciwprzepięciowej stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Wkład ochronny 5SD7422-1 jest przeznaczony do montażu w rozdzielnicach głównych i podrozdzielnicach, gdzie stanowi element ochrony przepięciowej drugiego stopnia (typu 2).

• Ochrona instalacji w budynkach mieszkalnych, biurowych i przemysłowych przed przepięciami atmosferycznymi oraz łączeniowymi.
• Montaż w rozdzielnicach głównych jako ochrona przed przepięciami przenikającymi z sieci zasilającej.
• Uzupełnienie systemu ochrony odgromowej i przeciwprzepięciowej w rozdzielnicach wyposażonych w aparaturę SENTRON.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (sterowniki PLC, serwery, systemy automatyki) przed uszkodzeniem na skutek przepięć.

Wskazówki Montażowe

Montaż i wymiana wkładu ochronnego może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkład należy umieścić w odpowiedniej podstawie ogranicznika (np. 5SD7422-0) zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z instrukcją montażu – nieprzestrzeganie zaleceń może wpłynąć na skuteczność ochrony. Przed przystąpieniem do prac upewnij się, że instalacja jest odłączona od źródła zasilania.

FAQ

• Czy ogranicznik przepięć 5SD7422-1 posiada wskaźnik zadziałania? Tak, wkłady ochronne Siemens serii SENTRON są wyposażone we wskaźnik mechaniczny – po zadziałaniu zmienia kolor, sygnalizując konieczność wymiany. Szczegóły znajdują się w instrukcji produktu.
• Jaki jest stopień ochrony IP tego wkładu? Producent nie podaje osobnego stopnia ochrony dla samego wkładu – montowany w podstawie wewnątrz rozdzielnicy o odpowiednim IP (standardowo IP20 dla aparatury modułowej). Zalecamy instalację w obudowie zapewniającej wymagane warunki środowiskowe.
• Czy ten wkład można stosować samodzielnie, bez podstawy? Nie, wkład 5SD7422-1 jest przeznaczony wyłącznie do montażu w dedykowanej podstawie ogranicznika (np. 5SD7422-0). Nie może być używany samodzielnie – wymaga kompletnego zestawu z podstawą i odpowiednim połączeniem z siecią.
