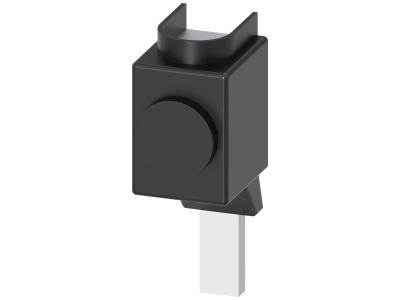

Zacisk zasilania 16 - 95mm², do wielkości NH000 1-bieg. z zaciskiem ramowym, wyposażenie | 3NP1921-1BD00 Siemens

Alternatywny kod produktu: 3NP19211BD00

Opis i Kluczowe Cechy

Zacisk zasilania 16-95mm² (symbol 3NP1921-1BD00) to akcesorium dedykowane do 1-biegunowych bezpiecznikowych rozłączników izolacyjnych serii NH000. Wyposażony w zacisk ramowy, zapewnia pewne i trwałe połączenie przewodów o przekrojach od 16mm² do 95mm². Umożliwia szybki montaż i demontaż, co skraca czas prac konserwacyjnych i serwisowych.

• Zakres przekrojów 16-95mm²: Uniwersalne rozwiązanie do zasilania obwodów o różnym obciążeniu prądowym, od instalacji domowych po przemysłowe.
• 1-biegunowa budowa: Uproszczony montaż i wymiana, idealny do aplikacji wymagających selektywnego odłączania faz.
• Zacisk ramowy: Precyzyjne mocowanie przewodu, minimalizujące ryzyko poluzowania się połączenia w trakcie eksploatacji.
• Kompatybilność z serii NH000: Zaprojektowany jako wyposażenie do rozłączników bezpiecznikowych, zapewniający pełną zgodność mechaniczną i elektryczną.
• Udoskonalona technika przyłączeniowa: Umożliwia szybkie i pewne podłączanie przewodów, redukując czas montażu w szafach rozdzielczych.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących urządzeń rozdzielczych i sterowniczych niskiego napięcia (LVD). Posiada deklarację zgodności CE i jest kompatybilny z serią rozłączników 3NP1, które spełniają normy IEC 60947-3 oraz VDE 0660.

Zastosowanie

Zacisk zasilania 16-95mm² znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego i selektywnego odłączania obwodów.

• Rozdzielnice niskiego napięcia w budynkach użyteczności publicznej i przemysłowych.
• Szafy sterownicze z rozłącznikami bezpiecznikowymi NH000 do zasilania gałęzi obwodów.
• Instalacje wymagające czasowej blokady lub konserwacji poszczególnych obwodów.
• Obwody o podwyższonym obciążeniu prądowym, gdzie wymagane są przewody o dużym przekroju.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Przed przystąpieniem do prac należy upewnić się, że rozłącznik izolacyjny NH000 jest w pozycji "wyłączony". Przewód należy wprowadzić do zacisku ramowego, dokręcić śrubę z zalecanym momentem (szczegóły w dokumentacji rozłącznika), a następnie zablokować zacisk w odpowiednim gnieździe rozłącznika. Po zamontowaniu należy sprawdzić szczelność połączenia i brak luzów.

FAQ

• Czy zacisk jest kompatybilny z innymi seriami rozłączników niż NH000? Nie – zacisk 3NP1921-1BD00 został zaprojektowany wyłącznie do współpracy z bezpiecznikowymi rozłącznikami izolacyjnymi serii NH000.
• Jaki jest zalecany moment dokręcania śruby zacisku? Dokładny moment dokręcania nie został określony w danych produktu. Należy stosować się do zaleceń producenta rozłącznika NH000 (patrz dokumentacja techniczna).
• Czy zacisk można stosować w obwodach stałych, czy tylko w ruchomych? Zacisk jest przeznaczony do stałych instalacji elektrycznych i nie powinien być stosowany jako element łączący przewody ruchome.
