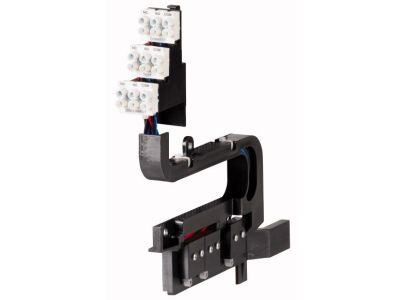

Styki sygnalizacyjne położenia wyłącznika IZMX16, 1CO, +IZMX-CS16-1 | 184194 Eaton

Alternatywny kod produktu: +IZMX-CS16-1

Opis i Kluczowe Cechy

Styki sygnalizacyjne położenia przeznaczone do wyłączników serii IZMX16, oznaczone symbolem 184194 (typu +IZMX-CS16-1). Akcesorium zapewnia jeden zestyk przełączny (1CO) do zdalnej sygnalizacji aktualnego stanu wyłącznika. Montowane po lewej stronie aparatu, umożliwiają łatwą integrację z systemami sterowania i monitorowania.

• Zestyk przełączny 1CO: Sygnalizuje trzy położenia wyłącznika – Rozłączony, Test, Połączony – zapewniając jednoznaczną informację o stanie obwodu.
• Montaż po lewej stronie wyłącznika: Łatwy i szybki montaż bez konieczności przeróbek istniejącej instalacji – dedykowany do wyłączników IZMX16 (w tym IZMX-CAS16).
• Wyjmowany typ montażu: Umożliwia demontaż styków bez ingerencji w okablowanie główne, co ułatwia serwis i wymianę.
• Kompatybilność z serią IZMX16: Gwarantuje dopasowanie mechaniczne i elektryczne zgodne z konstrukcją wyłącznika.
• Zdalna sygnalizacja stanu: Przekazuje informację do systemów PLC, przekaźników lub paneli sygnalizacyjnych, zwiększając bezpieczeństwo i automatyzację procesów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Stosowanie w instalacjach zgodnych z wymaganiami dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej zapewnia bezpieczną i niezawodną pracę.

Zastosowanie

Styki sygnalizacyjne IZMX16 dedykowane są do układów wymagających zdalnego monitorowania stanu wyłącznika głównego lub rozdzielczego. Znajdują zastosowanie w:

• Sterowaniu i nadzorze w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Impulsowaniu wejść sterowników PLC lub przekaźników pomocniczych w systemach automatyki budynkowej.
• Syganalizacji położenia wyłącznika w zdalnych panelach operatorskich (HMI) lub systemach SCADA.
• Integracji z obwodami blokad i sekwencji przełączeń w rozdzielnicach energetycznych.

Wskazówki Montażowe

Montaż i serwis styków sygnalizacyjnych może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika oraz upewnić się, że obwód jest odizolowany od zasilania. Styk montuje się po lewej stronie wyłącznika IZMX16 zgodnie z instrukcją producenta. Połączenia przewodowe wykonać przewodami o przekroju dostosowanym do obciążenia styków (zgodnie z danymi technicznymi wyłącznika). Nie dokręcać zacisków z nadmierną siłą – moment dokręcania stosować według dokumentacji dołączonej do wyłącznika.

FAQ

• Ile styków przełącznych zawiera akcesorium? Akcesorium wyposażone jest w jeden zestyk przełączny (1CO) zgodnie z oznaczeniem +IZMX-CS16-1. Za jego pomocą sygnalizowane są trzy położenia wyłącznika: Rozłączony, Test, Połączony.
• Czy styki są podświetlane? Produkt nie zawiera własnego podświetlenia – jest przeznaczony wyłącznie do sygnalizacji beznapięciowej (styki bezpotencjałowe). Informacje o stanie wyłącznika przekazywane są przez zmianę położenia styku.
• Jaki jest stopień ochrony styków? W karcie katalogowej nie podano konkretnego stopnia IP. Jako element montowany wewnątrz rozdzielnicy aparat modułowy standardowo znajduje się w osłonie o stopniu ochrony co najmniej IP20. Dokładne dane należy sprawdzić w dokumentacji wyłącznika IZMX16.
