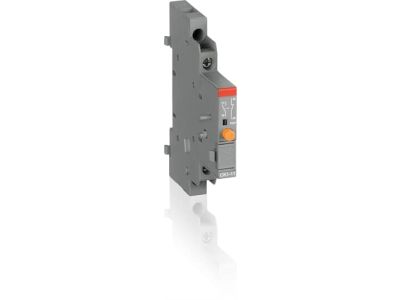

Styki sygnalizacyjne boczne do MS132/MS165, 1NO+1NC, CK-11, zaciski śrubowe | 1SAM301901R1001 ABB

Alternatywny kod produktu: 1SAM301901R1001

Opis i Kluczowe Cechy

Styki sygnalizacyjne boczne (indeks 1SAM301901R1001) przeznaczone do współpracy z ręcznymi rozrusznikami silników serii MS132/MS165 to elementy sygnalizacyjne z zaciskami śrubowymi. Zapewniają wizualne i mechaniczne wskazanie wyzwolenia zwarciowego poprzez wystający pomarańczowy przycisk, który należy zresetować ręcznie po wystąpieniu awarii. Styki montuje się po prawej stronie rozrusznika, umożliwiając szybką identyfikację stanu pracy układu.

• Konfiguracja 1NO+1NC: Dwa niezależne styki – jeden normalnie otwarty i jeden normalnie zamknięty – dla elastycznego sterowania obwodami sygnalizacji i zabezpieczeń.
• Zaciski śrubowe: Umożliwiają pewne i trwałe podłączenie przewodów, dostosowane do pracy w instalacjach przemysłowych.
• Wskaźnik wyzwolenia zwarciowego: Pomarańczowy przycisk sygnalizuje awarię, ułatwiając diagnostykę i skrócenie czasu reakcji obsługi.
• Zgodność z serią MS132/MS165: Specjalnie zaprojektowane do montażu bocznego na prawym boku rozruszników, zachowując kompatybilność mechaniczną i funkcjonalną.
• Ręczny reset: Konieczność fizycznego naciśnięcia przycisku po wystąpieniu zwarcia zapobiega przypadkowemu zresetowaniu układu.

Zgodność z Normami

Styki spełniają wymagania normy PN-EN 60947-5-1 dotyczącej aparatury niskonapięciowej, w tym wymagania odnośnie do styku sygnalizacyjnego i mechanizmu resetowania. Posiadają oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Styki sygnalizacyjne boczne znajdują zastosowanie w układach sterowania i zabezpieczeń silników, gdzie wymagana jest sygnalizacja zwarć oraz separacja obwodów sygnalizacyjnych od siłowych.

• Sterowanie i sygnalizacja awarii w rozrusznikach ręcznych serii MS132/MS165 w instalacjach przemysłowych.
• Układy alarmowe i blokady bezpieczeństwa w maszynach i urządzeniach elektrycznych.
• Maszyny pakujące, obrabiarki CNC i inne urządzenia wymagające sygnalizacji zwarć i stanów awaryjnych.
• Modernizacja istniejących instalacji – łatwa integracja z istniejącymi rozrusznikami poprzez boczny montaż.

Wskazówki Montażowe

Montaż styku sygnalizacyjnego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie w obwodzie głównym i sterowniczym. Styk montować po prawej stronie rozrusznika, zgodnie z kierunkiem ruchu prądnicy. Dokręcić zaciski śrubowe z odpowiednim momentem (zgodnie z dokumentacją techniczną), aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić test działania układu, sprawdzając sygnalizację zwarcia i poprawność resetowania. Regularnie kontrolować stan mechanizmu resetującego i połączeń elektrycznych.

FAQ

• Czy styki sygnalizacyjne współpracują z innymi modelami rozruszników? Styki są dedykowane wyłącznie do serii MS132/MS165 – montaż na innych modelach może nie być możliwy ze względu na różnice konstrukcyjne.
• Jaki jest maksymalny prąd przełączany przez styki? Parametr nie został określony w dostępnych danych. Wymagane jest sprawdzenie w dokumentacji technicznej urządzenia docelowego.
• Czy styki można stosować w instalacjach zasilanych napięciem stałym? Styki są przeznaczone do pracy w układach prądu przemiennego – zastosowanie w obwodach DC może wymagać dodatkowej weryfikacji.
