Blok łączników pomocniczych 1NC, tor prąd.: 1NC do styczników pomocniczych i silnikowych, S00 i S0 | 3RH2911-2HA01 Siemens

Alternatywny kod produktu: 3RH29112HA01

Opis i Kluczowe Cechy

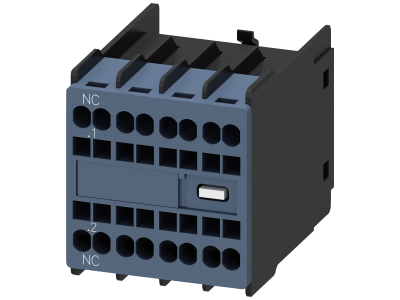

Blok łączników pomocniczych Siemens SIRIUS o symbolu 3RH2911-2HA01 to zestyk normalnie zamknięty (1NC) przeznaczony do styczników pomocniczych i silnikowych w wielkościach S00 i S0. Pozwala na szybką rozbudowę obwodów sterowniczych o dodatkowy tor prądowy, a montaż beznarzędziowy na przedniej stronie stycznika skraca czas instalacji.

• 1 zestyk normalnie zamknięty (1NC): Umożliwia dodanie obwodu wyłączającego w układzie sterowania, zwiększając funkcjonalność bez zmiany głównego stycznika.
• Kompatybilność z serią SIRIUS: Przeznaczony do styczników pomocniczych 3RH2 oraz styczników silnikowych 3RT2 w wielkościach S00 i S0 – gwarantuje dopasowanie bez modyfikacji.
• Montaż beznarzędziowy: Blok mocuje się z przodu stycznika bez użycia narzędzi, co przyspiesza prace instalacyjne i serwisowe.
• Kompaktowa budowa: Zajmuje minimalną przestrzeń na styczniku, pozostawiając miejsce na inne akcesoria.
• Dedykowany do obwodów sterowniczych: Idealny do rozbudowy zestyków w układach automatyki przemysłowej i budynkowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż zgodny z dokumentacją producenta zapewnia niezawodną pracę w systemach sterowania.

Zastosowanie

Blok łączników pomocniczych 1NC znajduje zastosowanie w obwodach sterowniczych, gdzie wymagany jest dodatkowy zestyk normalnie zamknięty. Sprawdza się szczególnie w aplikacjach wymagających sygnalizacji stanów lub blokad.

• Rozbudowa zestyków w stycznikach silnikowych i pomocniczych serii S00 i S0
• Realizacja obwodów wyłączania awaryjnego lub blokad w układach sterowania
• Sygnalizacja stanów załączenia/wyłączenia w szafach sterowniczych automatyki
• Integracja z systemami PLC, przekaźnikami i modułami wejść/wyjść

Wskazówki Montażowe

Montaż bloku łączników pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego układu. Blok mocuje się na przedniej stronie stycznika – nie wymaga szyny TH35. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdź prawidłowe działanie styku.

FAQ

• Czy blok łączników pomocniczych 3RH2911-2HA01 jest podświetlany? Nie, jest to standardowy zestyk normalnie zamknięty bez elementów podświetlenia.
• Jaki jest stopień ochrony tego łącznika? Stopień ochrony nie został podany w danych producenta. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20, jednak dla konkretnego modelu należy sprawdzić kartę katalogową.
• Jakie jest napięcie i prąd znamionowy styków? Parametry elektryczne tego bloku nie są podane w dostępnych danych. Rzeczywista obciążalność zależy od stycznika, na którym jest montowany – należy odczytać wartości z dokumentacji zestawu.
