Styki pomocnicze z przewodami Tmax, AUX-C 3Q+1SY 250VAC/DC XT2..XT4 F/P | 1SDA066434R1 ABB

Alternatywny kod produktu: 1SDA066434R1

Opis i Kluczowe Cechy

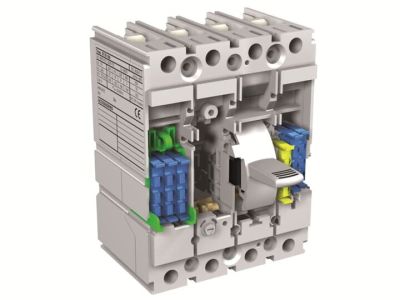

Styki pomocnicze Tmax AUX-C 3Q+1SY (symbol 1SDA066434R1) to akcesoria przewodowe dedykowane do wyłączników kompaktowych z serii Tmax w wersjach XT2, XT3, XT4. Napięcie znamionowe 250V AC/DC umożliwia współpracę z szeroką gamą urządzeń zabezpieczających. Styki sygnalizują stan pracy wyłącznika (załączenie/odłączenie), co ułatwia diagnostykę i automatyzację systemów rozdzielczych.

• 3 styki zwierne + 1 styki rozwierny (3Q+1SY): Dokładna sygnalizacja stanu wyłącznika – 3 kontakty do monitorowania obwodu głównego oraz 1 kontakt do sygnalizacji awaryjnego odłączenia.
• Napięcie znamionowe 250V AC/DC: Szeroka kompatybilność z różnymi systemami sterowania i zabezpieczeń w instalacjach niskiego napięcia.
• Przewodowe wyprowadzenie sygnału: Umożliwia elastyczne prowadzenie okablowania sygnalizacji, dostosowane do indywidualnych wymagań instalacyjnych.
• Montaż na szynie standardowej (XT2..XT4): Szybkie i pewne mocowanie w aparaturze modułowej, bez dodatkowych adapterów.
• Zastosowanie w systemach automatyki: Idealne do integracji z układami sterowania, sterownikami PLC lub systemami SCADA w celu zdalnego monitorowania stanu wyłączników.

Zgodność z Normami

Styki pomocnicze spełniają wymogi normy PN-EN 60947-5-1 dotyczącej aparatury łączeniowej i sterowniczej, a także posiadają deklarację zgodności CE i certyfikaty potwierdzające ich bezpieczeństwo eksploatacyjne.

Zastosowanie

Styki pomocnicze Tmax AUX-C 3Q+1SY znajdują zastosowanie w instalacjach elektrycznych wymagających precyzyjnej sygnalizacji stanu wyłączników kompaktowych serii Tmax XT.

• Rozdzielnice nn – sygnalizacja stanu wyłączników w obwodach zasilających maszyny i urządzenia przemysłowe.
• Systemy automatyki budynkowej i przemysłowej – integracja z układami sterowania w budynkach biurowych, halach produkcyjnych czy centrach danych.
• Rozdzielnice główne i podrozdzielnice – zdalne monitorowanie stanu aparatury zabezpieczającej.
• Układy zabezpieczeń przeciwpożarowych – sygnalizacja awaryjnego odłączenia obwodów krytycznych.

Wskazówki Montażowe

Montaż styku pomocniczego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika Tmax. Styk mocuje się na szynie standardowej (XT2..XT4) i podłącza do odpowiednich zacisków aparatu głównego. Należy zapewnić odpowiednią izolację i zabezpieczenie obwodu sygnalizacji przed zwarciem. Przed uruchomieniem układu przeprowadzić testy funkcjonalne stanu styku (załącz/odłącz) i prawidłowości sygnalizacji.

FAQ

• Czy styki AUX-C 3Q+1SY współpracują z wersją XT6 wyłącznika Tmax? Nie – styki AUX-C 3Q+1SY dedykowane są dla serii XT2, XT3 i XT4. Dla wersji XT6 oraz wyższych należy stosować odpowiednie moduły sygnalizacyjne z gamy akcesoriów Tmax.
• Jakie jest maksymalne obciążenie styku? Maksymalne obciążenie styku nie zostało określone w danych – sprawdź dokumentację techniczną wyłącznika Tmax dla danej serii.
• Czy styki są dostępne w izolacji kolorowej? Styki pomocnicze Tmax AUX-C 3Q+1SY występują w standardowej izolacji przewodów (kolor nieokreślony w danych). Kolorystyka izolacji nie wpływa na funkcjonalność, lecz ułatwia identyfikację obwodów.
